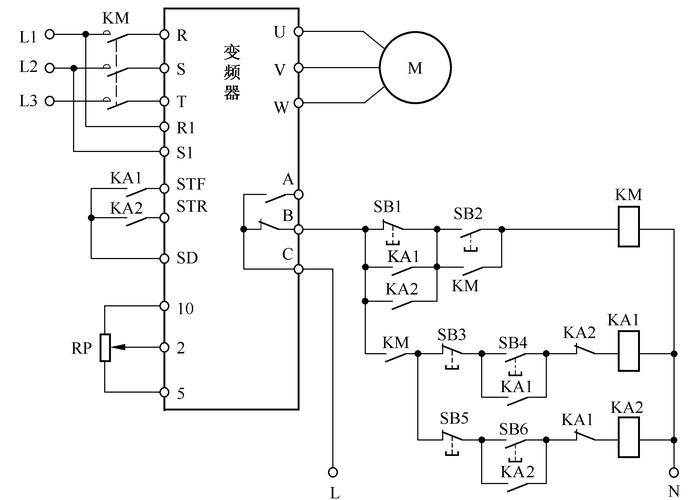

变频器控制方式有哪些？最简单的控制变频器方法是什么？

本文共计4283个文字，预计阅读时间需要18分钟。

一、三相异步电动机的工作原理

1.旋转磁场：在一个可旋转的磁铁型铁芯中，放置一个可转动的线圈，线圈的两端分别连接到电源的两个相线。当电源接通时，线圈中会产生电流，根据电磁感应定律，电流会在铁芯中产生磁场。

2.旋转：当线圈中的电流变化时，会在铁芯中产生旋转磁场。这个旋转磁场会与线圈中的电流相互作用，产生力矩，使线圈开始旋转。

3.力矩：旋转磁场与线圈中的电流相互作用，产生力矩。力矩的大小与电流大小和旋转磁场强度有关。

4.运行：随着旋转的进行，线圈会逐渐加速，直到达到稳定转速。此时，电动机的输出功率与输入功率相等，电动机稳定运行。

一、三相异步感应交流电动机的工作原理

1.旋转磁场

在一个可旋转的马蹄型磁铁中间，放置一只可转动的笼型短路线圈。当转动马蹄形磁铁时，笼型转子就会跟着一起旋转。这是因为当磁铁转动时，其磁感线(磁通)切割笼型转子的导体，在导体中因电磁感应而产生感应电动势，由于笼型转子本身是短路的，在电动势作用下导体中就有电流流过 。该电流又和旋转磁场相互作用，产生转动力矩，驱动笼型转子随着磁场的转向而旋转起来，这就是异步电动机的简单旋转原理。

在定子三相对称的定子绕组中通入对称三相电流即在气隙中产生旋转磁场

2.旋转磁场的转速

在以上的分析中，旋转磁场只有一对磁极，即p=1，当电流变化一个周期，旋转磁场正好在空间转过一周。对50Hz工频交流电而言，旋转磁场每秒在空间旋转50周，n1=60f1=60×50r/min=3000r/min。若磁场有两对磁极，p=2，则电流变化一周，旋转磁场只转过0.5周，比磁极对数p=1情况下的转速慢了一半，即n1=60f1/2=1500r/min。
