CAD填充后为什么查询不到面积，是面积命令用错了吗？

本文共计1023个文字，预计阅读时间需要5分钟。

使用CAD软件计算面积时，我们常会利用多段线、面域或填充功能。若区域复杂，如多区域不连续或嵌套区域，填充计算面积更高效。

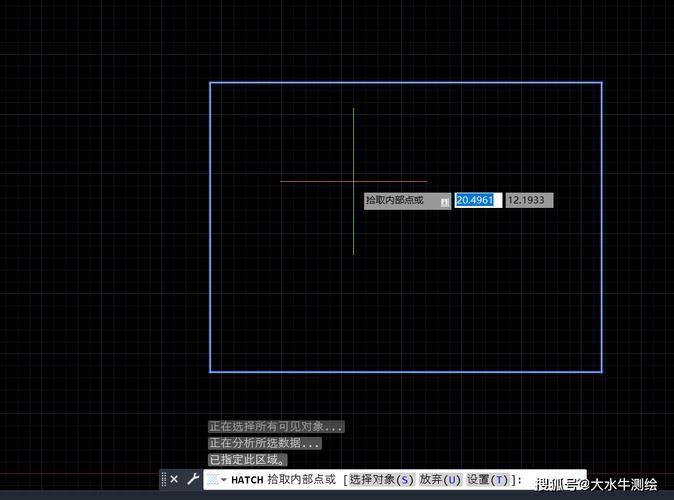

在使用浩辰CAD软件计算面积的时候我们有时会利用多段线、面域或CAD填充。如果区域比较复杂，比如有多个不相连的区域，或者区域中间有嵌套区域（孤岛）的话，用填充算面积就很方便，拾取一个点或多个点（或选中多个对象）填充后，选中填充，就可以查询LI或直接在特性面板（CTRL+1）中查看面积，如下图所示：

多个区域组成的填充

但是在绘图的过程中也会遇到问题，比如为什么填充看起来很正常，却查询不到面积呢？

以下面的图纸为例，图纸有两个看上去相同形状的填充，一个可以查询到面积，一个却没有面积，如下图所示。

两个填充看上去完全一样，但到底有什么不同呢？！可以看到下图中填充区域内多了三条短线，估计跟这几条短线有关。

下面我们用一种方法来看看两个填充到底有什么区别，选中两个填充，将填充移动到边界线外，然后在右键菜单中选择生成边界。

两个填充的边界确实因为那几条小短线而有所不同，因为填充内部的封闭区域间有一条贯穿的线，就是这种情况导致浩辰CAD无法计算出填充的面积来。

我们可以用一个更简单的样例来证实一下，画两个同心圆，在两个圆中间填充，这样是可以查询到面积的，如下图所示。
