星型接法和三角形接法分别适用于哪些类型的电机？

本文共计1219个文字，预计阅读时间需要5分钟。

在我国，3-4千瓦（千伏安）以下的较小电机一般规定接成星形，而较大的电机则规定接成三角形。星形接法主要用于高压大容量电机，此时定子绕组只引出三根线。三角形接法则适用于中压或低压电机。

在我国一般3-4KW（千瓦）以下较小电机都规定接成星形，以上较大电机都规定接成三角形。星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。对于星形接法，各相负载平衡，则任何时刻流经三相的电流矢量和等于零。

本教程操作环境：windows7系统、Dell G3电脑。

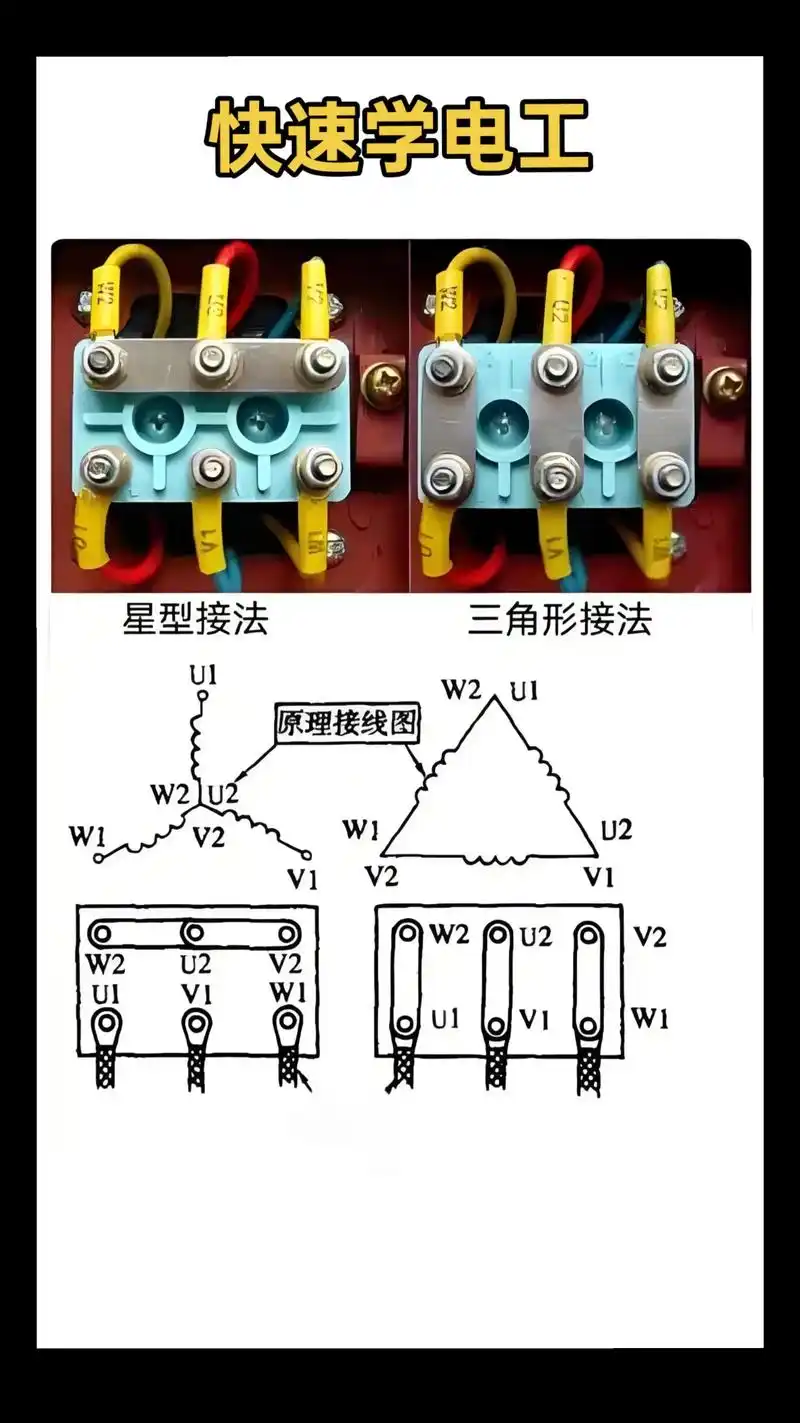

1，星形接法和三角形接法都是指电机本身的绕组接法，星形接法指将电机绕组三相末端接在一起，三相首端为电源端。三角形接法指将三相绕组首尾互相连接，三个端点为电源端，星型接法和三角形接法区别是接法不同。

2，星形接法的三相电，线电压是相电压的根号3倍，而线电流等于相电流。当三相负载平衡时，即使连接中性线，其上也没有电流流过。三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。

电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1.73倍，星型接法和三角形接法区别是负载不相同。

3，三角形接线时，三相电机每一个绕组承受线电压（380V），而星形接线时，电机每一承受相电压（220V）。在电机功率相同的情况，角线电机的绕组电流较星接电机电流小。星型接法和三角形接法区别是承受电压不相同。

4，当电机接成Y型运行时起动转矩仅是三角形接法的一半，但电流仅仅是三角形起动的三分之一左右。三角形起动时电流是额定电流的4－7倍，但转矩大。转速是一样的，但转矩不一样。星型接法和三角形接法区别是电流不相同。
