射极输出器有哪些显著性能特点？

本文共计1243个文字，预计阅读时间需要5分钟。

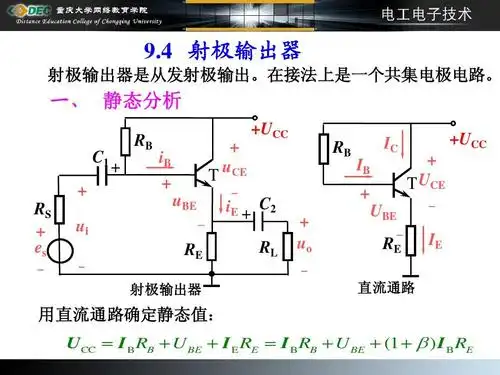

射极输出器的特点是：输入电阻大、输出电阻小、电压增益小于或接近于1。由于电压增益小于或接近于1，没有电压放大作用，且输出电压的极性与输入电压相同，所以这种放大器又称为‘射极跟随器’。

射极输出器的特点是：输入电阻大、输出电阻小、电压增益小于或接近于1。由于其电压增益小于1接近于1，没有电压放大作用，并且输出电压的极性与输入相同，所以这种放大器又称为电压跟随器，常简称“射随器”。

本教程操作环境：windows7系统、Dell G3电脑。

射极输出器的特点是：输入电阻大、输出电阻小、电压增益小于或接近于1。

1.因为射极输出器的电路组态属于“电压串联负反馈”，放大器负载电阻Re不是接在集电极回路内而是接在发射极环回路内，从输入端看进去的输入电阻Ri=rBE+(1+β)Re≈βRe。相当于把Re放大了β倍，所以输入电阻是很高的。把射极输出器的输入端与信号源相连接，它对信号源的功率损耗就很小，这是射极输出器的一个优点。

2.射极输出器的输出电阻Ro=Ib(rBE+Rg)/Ie=rBE+Rg/1+β。可见，射极输出器的输出电阻Ro要比接在输入端的信号源内阻Rg小β倍。即使要输出较大的负载电流，对于输出电压的影响还是较小的，这也是射极输出器的一个优点。

3.射极输出器由于输出电压通过Re全部反馈到输入回路，与输入信号串联后再加到晶体管基极与发射极之间，反馈电压就是输出电压。由于信号由基极输入而由发射极输出，因此Uo=Uo/Ui=Uo-Ube/Ui≤1，可见这种电路的一个特点就是电压增益小于1。

4.从射极输出器的输入电阻大、输出电阻小这种特点来看，它就相当于一个阻抗变换器。
