TSMaster新功能发布，如何高效实现J1939多帧报文收发？

本文共计2890个文字，预计阅读时间需要12分钟。

前言+众所周知，J1939协议是由美国汽车工程师协会（SAE）定义的一组标准。J1939标准适用于卡车、公共汽车和重型车辆等。如今，大量车辆都通过CAN总线进行ECU通信。但CAN总线的特点仅为仅限两线。

前言

众所周知，J1939协议是由美国汽车工程师协会（SAE）定义的一组标准。J1939标准用于卡车、公共汽车和移动液压等重型车辆。如今大多数车辆都通过CAN进行ECU通信。但是CAN总线仅仅是提供了通信的基础（就像是电话），但是没有提供对话的“语言”来进行更复杂的操作。所以在大多数大型车辆中，这个“语言”就是SAE定义的J1939标准。

今天我们继续来介绍TSMaster新功能—J1939多帧报文收发。这个功能属于J1939的高级功能，需要license的授权，具体操作需求可以联系我们。

一、J1939功能使用

我们假设已经拥有了带license的硬件，以TC1005为例，选择硬件通道后连接应用程序，随后打开about窗口，就可以看到拥有license的列表。其中有一个J1939的option，接下来介绍这个功能的使用。

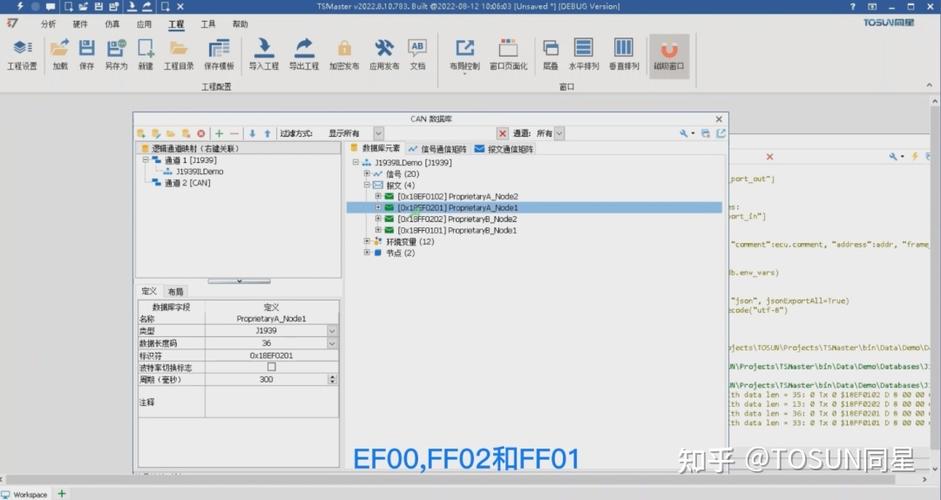

> 首先打开TSMaster的安装目录，进入demo文件夹，找到示例数据库J1939ILDemo的数据库文件。我们将其拖入TSMaster中，这个拖入的过程需要在程序断开连接的时候来完成，可以看到，这个数据库里面有四帧报文，它的PGN分别为EF00，EF00，FF02和FF01。

> 其中前两帧为点对点的多帧，分别是节点2往1发，1往2发；后两个是广播，分别是地址2的广播和地址1的广播。以第一帧为例，他的DLC=35个字节，这意味着这个信号可以在这35乘以8，也就是280个位置里面任意排布。那么报文中的sgn1~4就是模拟了这种情况。
