如何绘制电商项目的详细架构图？

本文共计757个文字，预计阅读时间需要4分钟。

项目架构图如下：+-----------------+| 项目结构图说明 |+-----------------+客户端可以是PC端，也可以是手机或其他移动设备。当客户端向后台发送请求时，首先需要经过我们的路由器。路由器根据我们的VI进行请求处理。

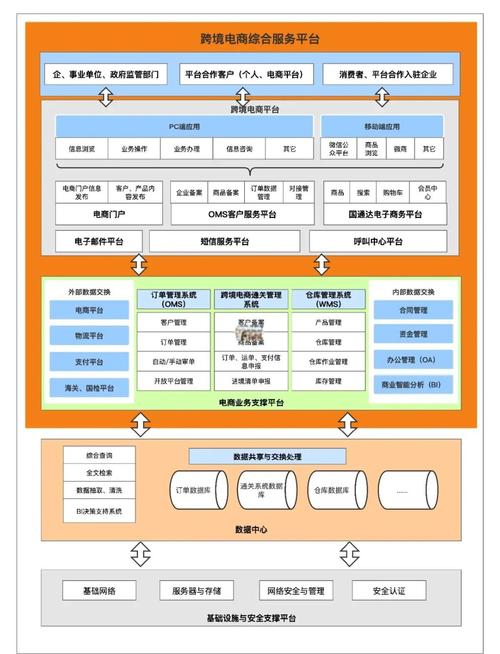

项目架构图如下：

项目结构图的说明：

客户端可以是pc端，也可以是手机，或者其它的移动设备，当客户端向后台发送请求的时候，首先需要经过我们的路由器，路由器根据我们的VIP(虚拟IP地址)将请求转换给具体的虚拟路由器（keepalived+nginx）,为了保证高可用，此时的虚拟路由器是需要做高可用配置的（至少两台以上的服务）。主要用来解决单点故障。

Nginx单点可以解决5万的并发，并且Nginx还能够做限流（IP限流，或者访问速率限流），并且Nginx还具备缓存的功能。后期为了解决更高的并发，我们可以加入openResty,这样单点就可以解决10k到1000k的并发。

虚拟路由器将请求转发给我们的网关（Gateway）GateWay的主要作用如下

1. 将用户的请求转发给具体的微服务。

2. 限流，微服务网关需要使用服务器发布，譬如tomcat，所以这一块所解决的并发是有限的，主要为后台的商品，订单，用户微服务模块提供保护。

3. 统一的鉴权。从而判断用户是否能够进行对应的操作。
