数字集成电路接口标准与逻辑电平有何具体差异？

本文共计850个文字，预计阅读时间需要4分钟。

逻辑电路+数字电路通过组合逻辑和存储器组成。数字集成电路按照电路结构可分为TTL电路和CMOS电路两大系列。常用的74xx和4000系列器件分别采用TTL和CMOS逻辑。TTL器件是流控制。

逻辑电路

• 数字电路由组合逻辑和寄存器组成。数字集成电路按照电路结构，可分成TTL电路和CMOS电路两大系列。常用的74xx和4000系列器件采用的就分别是TTL和CMOS电平逻辑。
• TTL器件是流控器件，输入电阻小，速度快，驱动能力强，功耗大。
• CMOS器件是压控器件，输入电阻大，速度慢，驱动能力弱，功耗小。

门电路

• 实际应用的门电路都是集成电路，门电路几乎可以组成数字电路里面任何一种复杂的功能电路。
• 常用的七种基本逻辑门为与门、或门、非门、与非门、或非门、异或门、同或门。另外还有一种常用的基本门电路为传输门。
• 门电路输出端的电路结构有三种：有源负载推拉式(或互补式)输出、集电极(或漏极)开路输出和三态输出。


逻辑电平

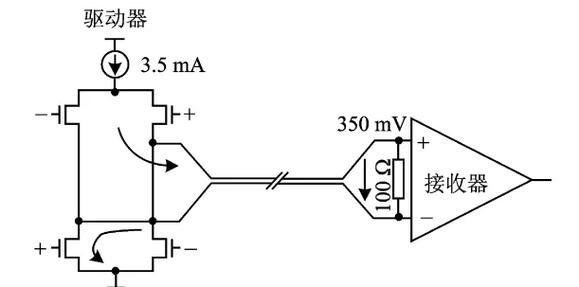

• 常用的逻辑电平接口标准主要有TTL、CMOS、LVTTL、LVCMOS和SSTL。TTL和CMOS常用的供电电压为5V，LVTTL和LVCMOS常用的供电电压有3.3V、2.5V、1.8V。
• 单端信号接口标准主要有三类，分别是LVTTL和LVCMOS（JESD8-5，JESD8-B）、SSTL（JESD8-8，JESD8-9B，JESD8-15）、HSTL（JESD8-6）。
