继电器是如何演变成为CPU核心组件的？

本文共计4178个文字，预计阅读时间需要17分钟。

继电器是如何成为CPU的（1）——穿越计算机的迷雾

整理和总结：继电器作为早期计算机的核心部件，其原理和设计是怎样的？它具有计算和控制的能力吗？

浅析：从初中物理的简单电路图说起，逐步探讨继电器的工作原理及其在计算机中的应用。

继电器是如何成为CPU的（1）

——《穿越计算机的迷雾》整理和总结

究竟是如何设计的电路，具有计算和控制的智力？

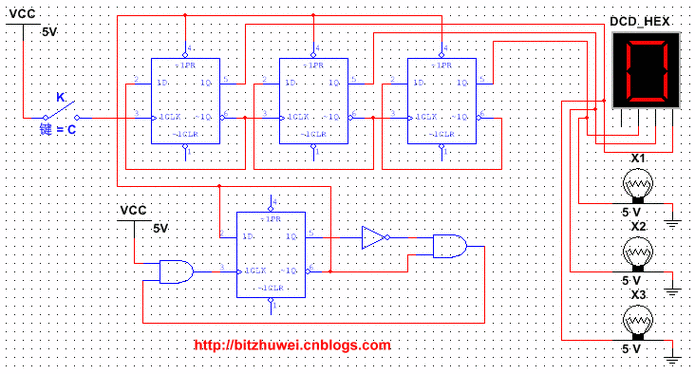

这一点也不高深。本系列文章从初中学的最简单的电路图说起，看看能不能从最初的有一个继电器的电路，画到一个简单的CPU。电路图用multisim12.0绘制，这样就可以看到效果了。

（注：虽然现代计算机是用半导体材料制作芯片的，但是电路原理和继电器材料没有不同。本人愚钝，只理解了继电器，还没有研究电子管、晶体管这些器件的工作原理。而继电器原理简单，用作讲解数字电路原理再好不过。）

从电池、开关和继电器开始

上图左上角是一个很普通的电路，由电池、开关电流表和灯泡组成。这个是初中物理学过的。

上图右上角是对左上角电路的简单变形，用VCC代替了电池，用接地符号实现了回路。相当于把电池拆开来画了。电路功能是一样的。本文此后的电路图一般都采用VCC和接地表示电源。因为你会发现只有这样的画法能够让我们方便理解之后的电路图。

然后往下看，第三个电路图，那个圈圈里圈着个K的蓝色的东西，表示的是继电器。当继电器左侧有电流通过时，右侧的电路就断开；反之则联通。（对应地，也有那种左侧有电流通过时，右侧的电路就联通；反之则断开的继电器，稍后会用到）这个电路想让你知道的是，可以用继电器实现这样的功能：控制左侧的电路的通断，即可改变右侧电路的通断。
