Scheduler 结构 + Scheduler 是整个 kube-scheduler 的一个 structure，提供了 kube-scheduler 运行所需组件。type Scheduler struct { Cache 是一个抽象，用于缓存 pod 的信息，作为 scheduler 进行查找、操作的基础。

Scheduler结构

Scheduler 是整个 kube-scheduler 的一个 structure，提供了 kube-scheduler 运行所需的组件。

type Scheduler struct { // Cache是一个抽象，会缓存pod的信息，作为scheduler进行查找，操作是基于Pod进行增加 Cache internalcache.Cache // Extenders 算是调度框架中提供的调度插件，会影响kubernetes中的调度策略 Extenders []framework.Extender // NextPod 作为一个函数提供，会阻塞获取下一个ke'diao'du NextPod func() *framework.QueuedPodInfo // Error is called if there is an error. It is passed the pod in // question, and the error Error func(*framework.QueuedPodInfo, error) // SchedulePod 尝试将给出的pod调度到Node。 SchedulePod func(ctx context.Context, fwk framework.Framework, state *framework.CycleState, pod *v1.Pod) (ScheduleResult, error) // 关闭scheduler的信号 StopEverything <-chan struct{} // SchedulingQueue保存要调度的Pod SchedulingQueue internalqueue.SchedulingQueue // Profiles中是多个调度框架 Profiles profile.Map client clientset.Interface nodeInfoSnapshot *internalcache.Snapshot percentageOfNodesToScore int32 nextStartNodeIndex int }

作为实际执行的两个核心，SchedulingQueue ，与 scheduleOne 将会分析到这两个

SchedulingQueue

在知道 kube-scheduler 初始化过程后，需要对 kube-scheduler 的整个 structure 和 workflow 进行分析

在 Run 中，运行的是 一个 SchedulingQueue 与 一个 scheduleOne ，从结构上看是属于 Scheduler

func (sched *Scheduler) Run(ctx context.Context) { sched.SchedulingQueue.Run() // We need to start scheduleOne loop in a dedicated goroutine, // because scheduleOne function hangs on getting the next item // from the SchedulingQueue. // If there are no new pods to schedule, it will be hanging there // and if done in this goroutine it will be blocking closing // SchedulingQueue, in effect causing a deadlock on shutdown. go wait.UntilWithContext(ctx, sched.scheduleOne, 0) <-ctx.Done() sched.SchedulingQueue.Close() }

SchedulingQueue 是一个队列的抽象，用于存储等待调度的Pod。该接口遵循类似于 cache.FIFO 和 cache.Heap 的模式。

type SchedulingQueue interface { framework.PodNominator Add(pod *v1.Pod) error // Activate moves the given pods to activeQ iff they're in unschedulablePods or backoffQ. // The passed-in pods are originally compiled from plugins that want to activate Pods, // by injecting the pods through a reserved CycleState struct (PodsToActivate). Activate(pods map[string]*v1.Pod) // 将不可调度的Pod重入到队列中 AddUnschedulableIfNotPresent(pod *framework.QueuedPodInfo, podSchedulingCycle int64) error // SchedulingCycle returns the current number of scheduling cycle which is // cached by scheduling queue. Normally, incrementing this number whenever // a pod is popped (e.g. called Pop()) is enough. SchedulingCycle() int64 // Pop会弹出一个pod，并从head优先级队列中删除 Pop() (*framework.QueuedPodInfo, error) Update(oldPod, newPod *v1.Pod) error Delete(pod *v1.Pod) error MoveAllToActiveOrBackoffQueue(event framework.ClusterEvent, preCheck PreEnqueueCheck) AssignedPodAdded(pod *v1.Pod) AssignedPodUpdated(pod *v1.Pod) PendingPods() []*v1.Pod // Close closes the SchedulingQueue so that the goroutine which is // waiting to pop items can exit gracefully. Close() // Run starts the goroutines managing the queue. Run() }

而 PriorityQueue 是 SchedulingQueue 的实现，该部分的核心构成是两个子队列与一个数据结构，即 activeQ、backoffQ 和 unschedulablePods

• activeQ：是一个 heap 类型的优先级队列，是 sheduler 从中获得优先级最高的Pod进行调度
• backoffQ：也是一个 heap 类型的优先级队列，存放的是不可调度的Pod
• unschedulablePods ：保存确定不可被调度的Pod

type SchedulingQueue interface { framework.PodNominator Add(pod *v1.Pod) error // Activate moves the given pods to activeQ iff they're in unschedulablePods or backoffQ. // The passed-in pods are originally compiled from plugins that want to activate Pods, // by injecting the pods through a reserved CycleState struct (PodsToActivate). Activate(pods map[string]*v1.Pod) // AddUnschedulableIfNotPresent adds an unschedulable pod back to scheduling queue. // The podSchedulingCycle represents the current scheduling cycle number which can be // returned by calling SchedulingCycle(). AddUnschedulableIfNotPresent(pod *framework.QueuedPodInfo, podSchedulingCycle int64) error // SchedulingCycle returns the current number of scheduling cycle which is // cached by scheduling queue. Normally, incrementing this number whenever // a pod is popped (e.g. called Pop()) is enough. SchedulingCycle() int64 // Pop removes the head of the queue and returns it. It blocks if the // queue is empty and waits until a new item is added to the queue. Pop() (*framework.QueuedPodInfo, error) Update(oldPod, newPod *v1.Pod) error Delete(pod *v1.Pod) error MoveAllToActiveOrBackoffQueue(event framework.ClusterEvent, preCheck PreEnqueueCheck) AssignedPodAdded(pod *v1.Pod) AssignedPodUpdated(pod *v1.Pod) PendingPods() []*v1.Pod // Close closes the SchedulingQueue so that the goroutine which is // waiting to pop items can exit gracefully. Close() // Run starts the goroutines managing the queue. Run() }

在New scheduler 时可以看到会初始化这个queue

podQueue := internalqueue.NewSchedulingQueue( // 实现pod对比的一个函数即less profiles[options.profiles[0].SchedulerName].QueueSortFunc(), informerFactory, internalqueue.WithPodInitialBackoffDuration(time.Duration(options.podInitialBackoffSeconds)*time.Second), internalqueue.WithPodMaxBackoffDuration(time.Duration(options.podMaxBackoffSeconds)*time.Second), internalqueue.WithPodNominator(nominator), internalqueue.WithClusterEventMap(clusterEventMap), internalqueue.WithPodMaxInUnschedulablePodsDuration(options.podMaxInUnschedulablePodsDuration), )

而 NewSchedulingQueue 则是初始化这个 PriorityQueue

// NewSchedulingQueue initializes a priority queue as a new scheduling queue. func NewSchedulingQueue( lessFn framework.LessFunc, informerFactory informers.SharedInformerFactory, opts ...Option) SchedulingQueue { return NewPriorityQueue(lessFn, informerFactory, opts...) } // NewPriorityQueue creates a PriorityQueue object. func NewPriorityQueue( lessFn framework.LessFunc, informerFactory informers.SharedInformerFactory, opts ...Option, ) *PriorityQueue { options := defaultPriorityQueueOptions for _, opt := range opts { opt(&options) } // 这个就是 less函数，作为打分的一部分 comp := func(podInfo1, podInfo2 interface{}) bool { pInfo1 := podInfo1.(*framework.QueuedPodInfo) pInfo2 := podInfo2.(*framework.QueuedPodInfo) return lessFn(pInfo1, pInfo2) } if options.podNominator == nil { options.podNominator = NewPodNominator(informerFactory.Core().V1().Pods().Lister()) } pq := &PriorityQueue{ PodNominator: options.podNominator, clock: options.clock, stop: make(chan struct{}), podInitialBackoffDuration: options.podInitialBackoffDuration, podMaxBackoffDuration: options.podMaxBackoffDuration, podMaxInUnschedulablePodsDuration: options.podMaxInUnschedulablePodsDuration, activeQ: heap.NewWithRecorder(podInfoKeyFunc, comp, metrics.NewActivePodsRecorder()), unschedulablePods: newUnschedulablePods(metrics.NewUnschedulablePodsRecorder()), moveRequestCycle: -1, clusterEventMap: options.clusterEventMap, } pq.cond.L = &pq.lock pq.podBackoffQ = heap.NewWithRecorder(podInfoKeyFunc, pq.podsCompareBackoffCompleted, metrics.NewBackoffPodsRecorder()) pq.nsLister = informerFactory.Core().V1().Namespaces().Lister() return pq }

了解了Queue的结构，就需要知道 入队列与出队列是在哪里操作的。在初始化时，需要注册一个 addEventHandlerFuncs 这个时候，会注入三个动作函数，也就是controller中的概念；而在AddFunc中可以看到会入队列。

注入是对 Pod 的informer注入的，注入的函数 addPodToSchedulingQueue 就是入栈

Handler: cache.ResourceEventHandlerFuncs{ AddFunc: sched.addPodToSchedulingQueue, UpdateFunc: sched.updatePodInSchedulingQueue, DeleteFunc: sched.deletePodFromSchedulingQueue, }, func (sched *Scheduler) addPodToSchedulingQueue(obj interface{}) { pod := obj.(*v1.Pod) klog.V(3).InfoS("Add event for unscheduled pod", "pod", klog.KObj(pod)) if err := sched.SchedulingQueue.Add(pod); err != nil { utilruntime.HandleError(fmt.Errorf("unable to queue %T: %v", obj, err)) } }

而这个 SchedulingQueue 的实现就是 PriorityQueue ，而Add中则对 activeQ进行的操作

func (p *PriorityQueue) Add(pod *v1.Pod) error { p.lock.Lock() defer p.lock.Unlock() // 格式化入栈数据，包含podinfo，里会包含v1.Pod // 初始化的时间，创建的时间，以及不能被调度时的记录其plugin的名称 pInfo := p.newQueuedPodInfo(pod) // 入栈 if err := p.activeQ.Add(pInfo); err != nil { klog.ErrorS(err, "Error adding pod to the active queue", "pod", klog.KObj(pod)) return err } if p.unschedulablePods.get(pod) != nil { klog.ErrorS(nil, "Error: pod is already in the unschedulable queue", "pod", klog.KObj(pod)) p.unschedulablePods.delete(pod) } // Delete pod from backoffQ if it is backing off if err := p.podBackoffQ.Delete(pInfo); err == nil { klog.ErrorS(nil, "Error: pod is already in the podBackoff queue", "pod", klog.KObj(pod)) } metrics.SchedulerQueueIncomingPods.WithLabelValues("active", PodAdd).Inc() p.PodNominator.AddNominatedPod(pInfo.PodInfo, nil) p.cond.Broadcast() return nil }

在上面看 scheduler 结构时，可以看到有一个 nextPod的，nextPod就是从队列中弹出一个pod，这个在scheduler 时会传入 MakeNextPodFunc 就是这个 nextpod

func MakeNextPodFunc(queue SchedulingQueue) func() *framework.QueuedPodInfo { return func() *framework.QueuedPodInfo { podInfo, err := queue.Pop() if err == nil { klog.V(4).InfoS("About to try and schedule pod", "pod", klog.KObj(podInfo.Pod)) for plugin := range podInfo.UnschedulablePlugins { metrics.UnschedulableReason(plugin, podInfo.Pod.Spec.SchedulerName).Dec() } return podInfo } klog.ErrorS(err, "Error while retrieving next pod from scheduling queue") return nil } }

而这个 queue.Pop() 对应的就是 PriorityQueue 的 Pop() ，在这里会将作为 activeQ 的消费端

func (p *PriorityQueue) Pop() (*framework.QueuedPodInfo, error) { p.lock.Lock() defer p.lock.Unlock() for p.activeQ.Len() == 0 { // When the queue is empty, invocation of Pop() is blocked until new item is enqueued. // When Close() is called, the p.closed is set and the condition is broadcast, // which causes this loop to continue and return from the Pop(). if p.closed { return nil, fmt.Errorf(queueClosed) } p.cond.Wait() } obj, err := p.activeQ.Pop() if err != nil { return nil, err } pInfo := obj.(*framework.QueuedPodInfo) pInfo.Attempts++ p.schedulingCycle++ return pInfo, nil }

在上面入口部分也看到了，scheduleOne 和 scheduler，scheduleOne 就是去消费一个Pod，他会调用 NextPod，NextPod就是在初始化传入的 MakeNextPodFunc ，至此回到对应的 Pop来做消费。

schedulerOne是为一个Pod做调度的流程。

func (sched *Scheduler) scheduleOne(ctx context.Context) { podInfo := sched.NextPod() // pod could be nil when schedulerQueue is closed if podInfo == nil || podInfo.Pod == nil { return } pod := podInfo.Pod fwk, err := sched.frameworkForPod(pod) if err != nil { // This shouldn't happen, because we only accept for scheduling the pods // which specify a scheduler name that matches one of the profiles. klog.ErrorS(err, "Error occurred") return } if sched.skipPodSchedule(fwk, pod) { return } ... 调度上下文

图1：Pod的调度上下文 Source：kubernetes.io/docs/concepts/scheduling-eviction/scheduling-framework

当了解了scheduler结构后，下面分析下调度上下文的过程。看看扩展点是怎么工作的。这个时候又需要提到官网的调度上下文的图。

调度框架 ^[2]

调度框架 (scheduling framework SF ) 是kubernetes为 scheduler设计的一个pluggable的架构。SF 将scheduler设计为 Plugin 式的 API，API将上一章中提到的一些列调度策略实现为 Plugin。

在 SF 中，定义了一些扩展点 （extension points EP ），而被实现为Plugin的调度程序将被注册在一个或多个 EP 中，换句话来说，在这些 EP 的执行过程中如果注册在多个 EP 中，将会在多个 EP 被调用。

每次调度都分为两个阶段，调度周期（Scheduling Cycel）与绑定周期（Binding Cycle）。

• SC 表示为，为Pod选择一个节点；SC 是串行运行的。
• BC 表示为，将 SC 决策结果应用于集群中；BC 可以同时运行。

调度周期与绑定周期结合一起，被称为调度上下文 （Scheduling Context）,下图则是调度上下文的工作流

注：如果决策结果为Pod的调度结果无可用节点，或存在内部错误，则中止 SC 或 BC。Pod将重入队列重试

扩展点 ^[3]

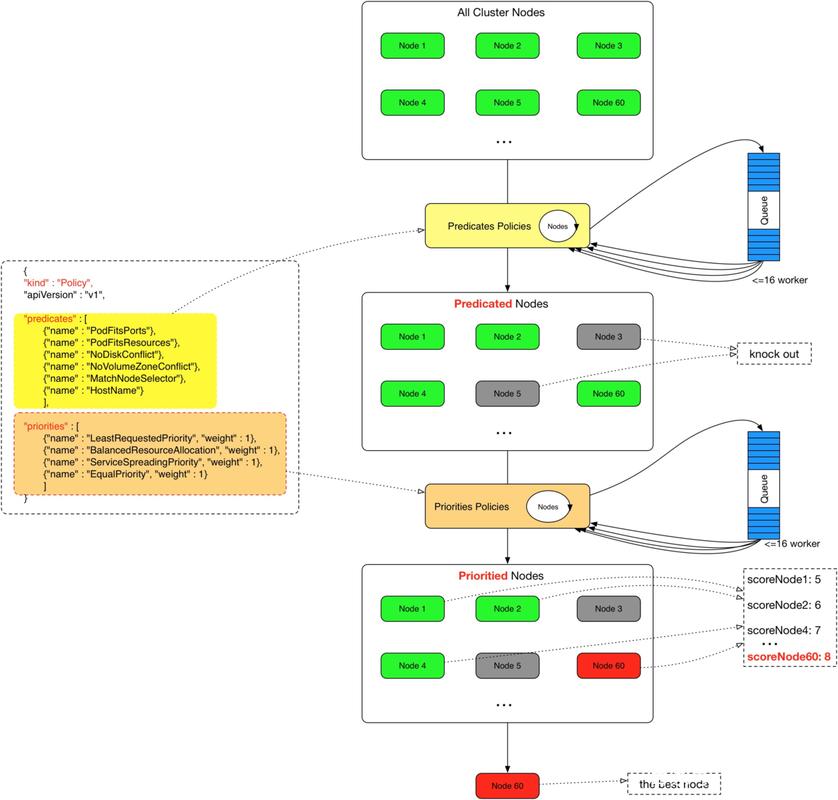

扩展点（Extension points）是指在调度上下文中的每个可扩展API，通过图提现为[图1]。其中 Filter 相当于 Predicate 而 Scoring 相当于 Priority。

对于调度阶段会通过以下扩展点：

• Sort：该插件提供了排序功能，用于对在调度队列中待处理 Pod 进行排序。一次只能启用一个队列排序。

• preFilter：该插件用于在过滤之前预处理或检查 Pod 或集群的相关信息。这里会终止调度

• filter：该插件相当于调度上下文中的 Predicates，用于排除不能运行 Pod 的节点。Filter 会按配置的顺序进行调用。如果有一个filter将节点标记位不可用，则将 Pod 标记为不可调度（即不会向下执行）。

• postFilter：当没有为 pod 找到FN时，该插件会按照配置的顺序进行调用。如果任何postFilter插件将 Pod 标记为schedulable，则不会调用其余插件。即 filter 成功后不会进行这步骤

• preScore：可用于进行预Score工作（通知性的扩展点）。

• score：该插件为每个通过 filter 阶段的Node提供打分服务。然后Scheduler将选择具有最高加权分数总和的Node。

• reserve：因为绑定事件时异步发生的，该插件是为了避免Pod在绑定到节点前时，调度到新的Pod，使节点使用资源超过可用资源情况。如果后续阶段发生错误或失败，将触发 UnReserve 回滚（通知性扩展点）。这也是作为调度周期中最后一个状态，要么成功到 postBind ，要么失败触发 UnReserve。

• permit：该插件可以阻止或延迟 Pod 的绑定，一般情况下这步骤会做三件事：

  • appove ：调度器继续绑定过程
  • Deny：如果任何一个Premit拒绝了Pod与节点的绑定，那么将触发 UnReserve ，并重入队列
  • Wait： 如果 Permit 插件返回 Wait，该 Pod 将保留在内部 Wait Pod 列表中，直到被 Appove。如果发生超时，wait 变为 deny ，将Pod放回至调度队列中，并触发 Unreserve 回滚 。

• preBind：该插件用于在 bind Pod 之前执行所需的前置工作。如，preBind 可能会提供一个网络卷并将其挂载到目标节点上。如果在该步骤中的任意插件返回错误，则Pod 将被 deny 并放置到调度队列中。

• bind：在所有的 preBind 完成后，该插件将用于将Pod绑定到Node，并按顺序调用绑定该步骤的插件。如果有一个插件处理了这个事件，那么则忽略其余所有插件。

• postBind：该插件在绑定 Pod 后调用，可用于清理相关资源（通知性的扩展点）。

• multiPoint：这是一个仅配置字段，允许同时为所有适用的扩展点启用或禁用插件。

而 scheduler 对于调度上下文在代码中的实现就是 scheduleOne ，下面就是看这个调度上下文

Sort

Sort 插件提供了排序功能，用于对在调度队列中待处理 Pod 进行排序。一次只能启用一个队列排序。

在进入 scheduleOne 后，NextPod 从 activeQ 中队列中得到一个Pod，然后的 frameworkForPod 会做打分的动作就是调度上下文的第一个扩展点 sort

func (sched *Scheduler) scheduleOne(ctx context.Context) { podInfo := sched.NextPod() // pod could be nil when schedulerQueue is closed if podInfo == nil || podInfo.Pod == nil { return } pod := podInfo.Pod fwk, err := sched.frameworkForPod(pod) ... func (sched *Scheduler) frameworkForPod(pod *v1.Pod) (framework.Framework, error) { // 获取指定的profile fwk, ok := sched.Profiles[pod.Spec.SchedulerName] if !ok { return nil, fmt.Errorf("profile not found for scheduler name %q", pod.Spec.SchedulerName) } return fwk, nil }

回顾，因为在New scheduler时会初始化这个 sort 函数

podQueue := internalqueue.NewSchedulingQueue( profiles[options.profiles[0].SchedulerName].QueueSortFunc(), informerFactory, internalqueue.WithPodInitialBackoffDuration(time.Duration(options.podInitialBackoffSeconds)*time.Second), internalqueue.WithPodMaxBackoffDuration(time.Duration(options.podMaxBackoffSeconds)*time.Second), internalqueue.WithPodNominator(nominator), internalqueue.WithClusterEventMap(clusterEventMap), internalqueue.WithPodMaxInUnschedulablePodsDuration(options.podMaxInUnschedulablePodsDuration), ) preFilter

preFilter作为第一个扩展点，是用于在过滤之前预处理或检查 Pod 或集群的相关信息。这里会终止调度

func (sched *Scheduler) scheduleOne(ctx context.Context) { podInfo := sched.NextPod() // pod could be nil when schedulerQueue is closed if podInfo == nil || podInfo.Pod == nil { return } pod := podInfo.Pod fwk, err := sched.frameworkForPod(pod) if err != nil { // This shouldn't happen, because we only accept for scheduling the pods // which specify a scheduler name that matches one of the profiles. klog.ErrorS(err, "Error occurred") return } if sched.skipPodSchedule(fwk, pod) { return } klog.V(3).InfoS("Attempting to schedule pod", "pod", klog.KObj(pod)) // Synchronously attempt to find a fit for the pod. start := time.Now() state := framework.NewCycleState() state.SetRecordPluginMetrics(rand.Intn(100) < pluginMetricsSamplePercent) // Initialize an empty podsToActivate struct, which will be filled up by plugins or stay empty. podsToActivate := framework.NewPodsToActivate() state.Write(framework.PodsToActivateKey, podsToActivate) schedulingCycleCtx, cancel := context.WithCancel(ctx) defer cancel() // 这里将进入prefilter scheduleResult, err := sched.SchedulePod(schedulingCycleCtx, fwk, state, pod)

schedulePod 尝试将给定的 pod 调度到节点列表中的节点之一。如果成功，它将返回节点的名称。

func (sched *Scheduler) schedulePod(ctx context.Context, fwk framework.Framework, state *framework.CycleState, pod *v1.Pod) (result ScheduleResult, err error) { trace := utiltrace.New("Scheduling", utiltrace.Field{Key: "namespace", Value: pod.Namespace}, utiltrace.Field{Key: "name", Value: pod.Name}) defer trace.LogIfLong(100 * time.Millisecond) // 用于将cache更新为当前内容 if err := sched.Cache.UpdateSnapshot(sched.nodeInfoSnapshot); err != nil { return result, err } trace.Step("Snapshotting scheduler cache and node infos done") if sched.nodeInfoSnapshot.NumNodes() == 0 { return result, ErrNoNodesAvailable } // 找到一个合适的pod时，会执行扩展点 feasibleNodes, diagnosis, err := sched.findNodesThatFitPod(ctx, fwk, state, pod) ...

findNodesThatFitPod 会执行对应的过滤插件来找到最适合的Node，包括备注，以及方法名都可以看到，这里运行的插件
