Matlab软件如何模拟单缝夫琅禾费衍射的光学现象？

本文共计451个文字，预计阅读时间需要2分钟。

1+内容介绍+基于MATLAB R2008a的图形用户界面（GUI）设计了一种单点扩散的真实交互界面，实现了单点扩散的真实结果。该仿真能运用单点扩散理论和...

1 内容介绍

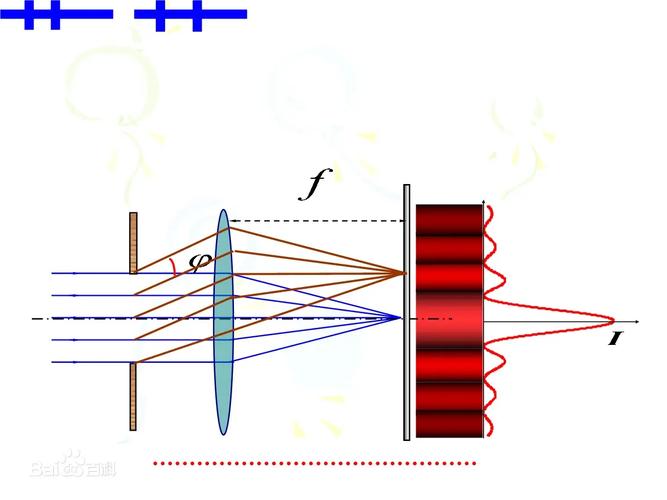

根据夫琅禾费单缝衍射的基本原理,利用MATLABR2008a的图形用户界面(Graphical User Interfaces,GUI)设计了单缝衍射的仿真交互界面,给出了单缝衍射仿真结果.该仿真能使单缝衍射理论和实验很好地结合起来,具有一定的应用价值.

2 部分代码

%单缝夫琅禾费衍射实验仿真

%————————————————————————————————————

clear

lambda = 5e-4; %入射光波长（mm）

a = 100e-3; %单缝宽度（mm）

theta = linspace(-5*lambda/(4e-3), 5*lambda/(4e-3), 1000); %所观测的范围

x = tan(theta); %光屏上离中心的相对位置

u = pi*a*sin(theta)/lambda;

I = (sin(u)./u).^2; %计算相对光强

figure('Name','单缝夫琅禾费衍射');

subplot(2,1,1) %绘制衍射示意图

image(x,1,256*I.^0.35); %将光强I取0.35次方以获得更好的演示效果

colormap gray;

title('衍射示意图','FontSize',13);

axis off

subplot(2,1,2) %绘制光强分布曲线图

plot(x, I, 'r','LineWidth',1.5);

title('相对光强与距离的关系曲线','FontSize',13);

xlabel('离光屏中心的相对距离','FontSize',12);

ylabel('相对光强','FontSize',12);

grid on

3 运行结果

4 参考文献

[1]耿顺山. 基于MATLAB的单色光单缝夫琅禾费衍射现象的模拟[J]. 智能计算机与应用, 2008, 000(001):20-21.

部分理论引用网络文献，若有侵权联系博主删除。
