Apollo自动驾驶课程第⑩讲：控制（下）有哪些重点内容？

本文共计1735个文字，预计阅读时间需要7分钟。

1. 线性二次调节器（LQR）是一种基于模型的控制器，利用车辆状态最小化误差。Apollo系统采用LQR进行横向控制，包含四个组件：横向误差、横向控制器、横向反馈和横向调节器。

1.线性二次调节器

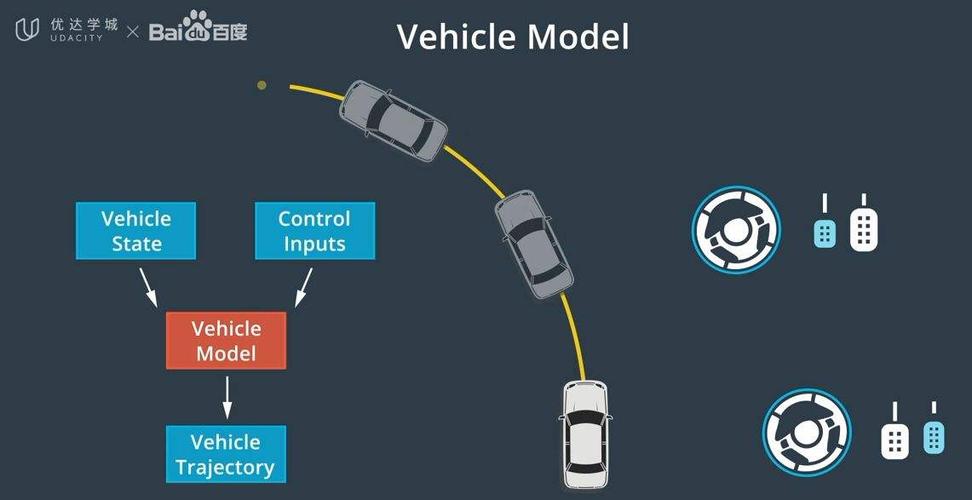

线性二次调节器（Linear Quadratic Regulator 或LQR）是基于模型的控制器，它使用车辆的状态来使误差最小化。Apollo使用LQR进行横向控制。横向控制包含四个组件：横向误差、横向误差的变化率、朝向误差和朝向误差的变化率。变化率与导数相同，我们用变量名上面的一个点来代表。我们称这四个组件的集合为X，这个集合X捕获车辆的状态。除了状态之外，该车有三个控制输入：转向、加速和制动。我们将这个控制输入集合称为U。

LQR处理线性控制，这种类型的模型可以用等式来表示（详见下图）。x（上方带点）=Ax+Bu，x（上方带点）向量是导数，或X向量的变化率。所以x点的每个分量只是x对应分量的导数。等式x点=Ax+Bu，该等式捕捉状态里的变化，即x点是如何受当前状态 x 和控制输入 u 的影响的。

这个等式是线性的，因为我们用∆x来改变x时，并用∆u来改变u。x点的变化也会让这个等式成立（见下图等式）。现在我们了解了LQR中的L。
