VB.NET如何绘制管道接口的圆环形状？

本文共计1672个文字，预计阅读时间需要7分钟。

《图形绘制视频教程》在VB.NET中实现二维图形绘制【圆环接口的横截面图样】设计目标：在图纸上绘制一个圆环接口的横截面图样参数设置：- 圆环接口的半圆周长为220毫米- 接口宽度为40毫米- 接口上共有16个等距的孔

图形绘制视频教程见《​​二维图形绘制​​》

假设我想在图纸上绘制一个管道接口处的圆环横截面图样，管道圆环接口的半径为220毫米，接口宽度为40毫米，接口上共有16个螺丝穿孔，穿孔圆环半径为15毫米，即绘制出如下的图形：

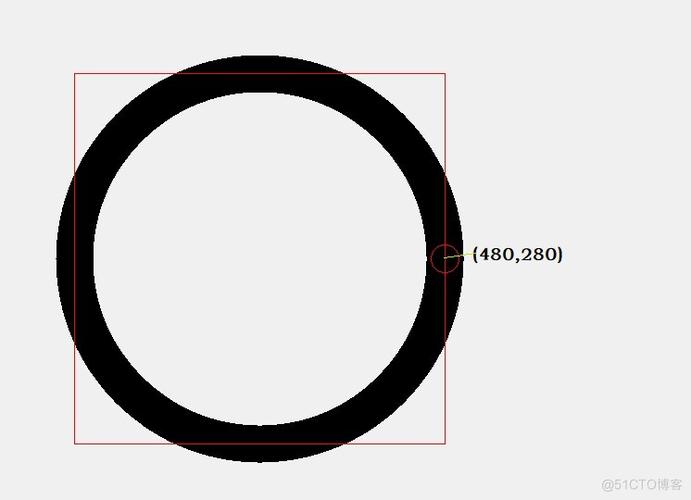

由以上图形分析后可以看到，绘制过程可以分为绘制一个半径为220像素（每像素对应一毫米）的大圆和16个半径为15像素的小圆。对于大圆我们可以通过调整绘制钢笔宽度为40像素来绘制；对于相同规格的小圆穿孔，我们可以先定义出共同的规格，然后通过16次图形位移变形来绘制。

1.首先建立一个Win Form窗体程序，在窗体的Paint事件处理程序中定义固定的常量值（假设我们要在图纸(60,60)处开始绘制这个大圆）：

Const r1 As Integer = 220 '大环半径
Const r2 As Integer = 15 '环孔半径
Const w As Integer = 40 '环宽
Const start As Integer = 60 '图纸绘制起点X和Y值

2.我们先绘制大圆。

设置绘制钢笔颜色为黑色，宽度为环宽，钢笔对齐方式设置为居中对齐（居中为默认值，可以不用设置）。
