VRRP协议的工作原理和配置细节具体是怎样的？

本文共计1652个文字，预计阅读时间需要7分钟。

VRRP技术简介VRRP备份组简介VRRP定时器简介VRRP报文格式VRRP工作过程VRRP监控功能VRRP应用基于IPv4的VRRP示例VRRP简介，如图1所示，表示通常同一网段内的所有主设备

VRRP技术介绍目录VRRP.1VRRP简介..1VRRP备份组简介..1VRRP定时器..3VRRP报文格式..3VRRP工作过程..5VRRP监视功能..5VRRP应用以基于IPv4的VRRP为例.. 6



VRRP

VRRP简介

如图 1所示通常同一网段内的所有主机都设置一条相同的、以网关为下一跳的缺省路由。主机发往其他网段的报文将通过缺省路由发往网关再由网关进行转发从而实现主机与外部网络的通信。当网关发生故障时本网段内所有以网关为缺省路由的主机将无法与外部网络通信。

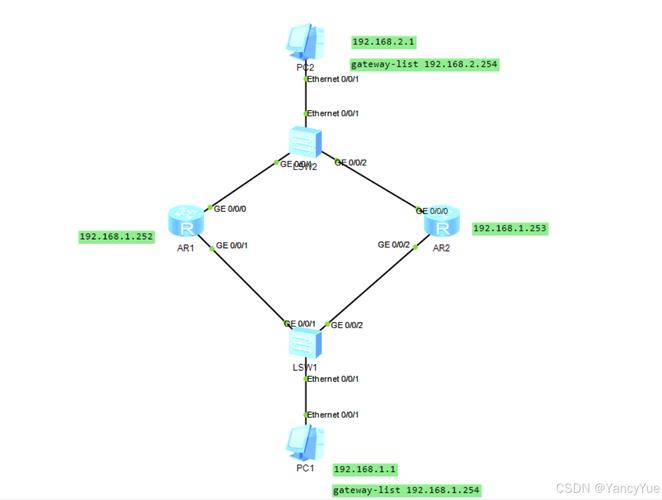

图 1 局域网组网方案



缺省路由为用户的配置操作提供了方便但是对缺省网关设备提出了很高的稳定性要求。增加出口网关是提高系统可靠性的常见方法此时如何在多个出口之间进行选路就成为需要解决的问题。

VRRPVirtual Router Redundancy Protocol虚拟路由器冗余协议将可以承担网关功能的一组路由器加入到备份组中形成一台虚拟路由器由VRRP的选举机制决定哪台路由器承担转发任务局域网内的主机只需将虚拟路由器配置为缺省网关。

VRRP是一种容错协议在提高可靠性的同时简化了主机的配置。在具有多播或广播能力的局域网如以太网中借助VRRP能在某台路由器出现故障时仍然提供高可靠的缺省链路有效避免单一链路发生故障后网络中断的问题而无需修改动态路由协议、路由发现协议等配置信息。

VRRP协议的实现有VRRPv2和VRRPv3两个版本。
