React渲染机制是如何实现超详细讲解的？

本文共计3167个文字，预计阅读时间需要13分钟。

目录+准备工作+render阶段+workloopSync+beginWork+completeWork+commit阶段+commitWork+mutation之前+mutation+fiber树切换+layout+layout之后+总结+准备工作+为了方便讲解，假设我们有下面这样一段代码：+func

目录

• 准备工作
• render阶段
• workloopSync
• beginWork
• completeWork
• commit阶段
• commitWork
• mutation之前
• mutation
• fiber树切换
• layout
• layout之后
• 总结

准备工作

为了方便讲解，假设我们有下面这样一段代码：

function App(){ const [count, setCount] = useState(0) useEffect(() => { setCount(1) }, []) const handleClick = () => setCount(count => count++) return ( <div> 勇敢牛牛, <span>不怕困难</span> <span onClick={handleClick}>{count}</span> </div> ) } ReactDom.render(<App />, document.querySelector('#root'))

在React项目中，这种jsx语法首先会被编译成:

React.createElement("App", null) or jsx("App", null)

这里不详说编译方法，感兴趣的可以参考：

babel在线编译

新的jsx转换

jsx语法转换后，会通过creatElement或jsx的api转换为React element作为ReactDom.render()的第一个参数进行渲染。

在上一篇文章Fiber中，我们提到过一个React项目会有一个fiberRoot和一个或多个rootFiber。fiberRoot是一个项目的根节点。我们在开始真正的渲染前会先基于rootDOM创建fiberRoot，且fiberRoot.current = rootFiber，这里的rootFiber就是currentfiber树的根节点。

if (!root) { // Initial mount root = container._reactRootContainer = legacyCreateRootFromDOMContainer(container, forceHydrate); fiberRoot = root._internalRoot; }

在创建好fiberRoot和rootFiber后，我们还不知道接下来要做什么，因为它们和我们的<App />函数组件没有一点关联。这时React开始创建update,并将ReactDom.render()的第一个参数，也就是基于<App />创建的React element赋给update。

var update = { eventTime: eventTime, lane: lane, tag: UpdateState, payload: null, callback: element, next: null };

有了这个update，还需要将它加入到更新队列中，等待后续进行更新。在这里有必要讲下这个队列的创建流程，这个创建操作在React有多次应用。

var sharedQueue = updateQueue.shared; var pending = sharedQueue.pending; if (pending === null) { // mount时只有一个update，直接闭环 update.next = update; } else { // update时，将最新的update的next指向上一次的update， 上一次的update的next又指向最新的update形成闭环 update.next = pending.next; pending.next = update; } // pending指向最新的update， 这样我们遍历update链表时， pending.next会指向第一个插入的update。 sharedQueue.pending = update;

我将上面的代码进行了一下抽象，更新队列是一个环形链表结构，每次向链表结尾添加一个update时，指针都会指向这个update，并且这个update.next会指向第一个更新：

上一篇文章也讲过，React最多会同时拥有两个fiber树，一个是currentfiber树，另一个是workInProgressfiber树。currentfiber树的根节点在上面已经创建，下面会通过拷贝fiberRoot.current的形式创建workInProgressfiber树的根节点。

到这里，前面的准备工作就做完了， 接下来进入正菜，开始进行循环遍历，生成fiber树和dom树，并最终渲染到页面中。相关参考视频讲解：进入学习

render阶段

这个阶段并不是指把代码渲染到页面上，而是基于我们的代码画出对应的fiber树和dom树。

workloopSync

function workLoopSync() { while (workInProgress !== null) { performUnitOfWork(workInProgress); } }

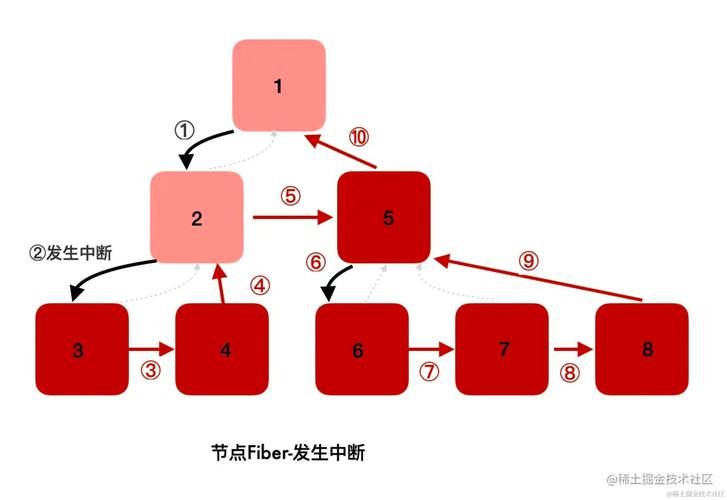

在这个循环里，会不断根据workInProgress找到对应的child作为下次循环的workInProgress，直到遍历到叶子节点，即深度优先遍历。在performUnitOfWork会执行下面的beginWork。

beginWork

简单描述下beginWork的工作，就是生成fiber树。

基于workInProgress的根节点生成<App />的fiber节点并将这个节点作为根节点的child，然后基于<App />的fiber节点生成<div />的fiber节点并作为<App />的fiber节点的child，如此循环直到最下面的牛牛文本。

注意， 在上面流程图中，updateFunctionComponent会执行一个renderWithHooks函数，这个函数里面会执行App()这个函数组件，在这里会初始化函数组件里所有的hooks，也就是上面实例代码的useState()。

当遍历到牛牛文本时，它的下面已经没有了child，这时beginWork的工作就暂时告一段落，为什么说是暂时，是因为在completeWork时，如果遍历的fiber节点有sibling会再次走到beginWork。

completeWork

当遍历到牛牛文本后，会进入这个completeWork。

在这里，我们再简单描述下completeWork的工作， 就是生成dom树。

基于fiber节点生成对应的dom节点，并且将这个dom节点作为父节点，将之前生成的dom节点插入到当前创建的dom节点。并会基于在beginWork生成的不完全的workInProgressfiber树向上查找，直到fiberRoot。在这个向上的过程中，会去判断是否有sibling，如果有会再次走beginWork，没有就继续向上。这样到了根节点，一个完整的dom树就生成了。

额外提一下，在completeWork中有这样一段代码

if (flags > PerformedWork) { if (returnFiber.lastEffect !== null) { returnFiber.lastEffect.nextEffect = completedWork; } else { returnFiber.firstEffect = completedWork; } returnFiber.lastEffect = completedWork; }

解释一下， flags > PerformedWork代表当前这个fiber节点是有副作用的，需要将这个fiber节点加入到父级fiber的effectList链表中。

commit阶段

这个阶段的主要工作是处理副作用。所谓副作用就是不确定操作，比如：插入，替换，删除DOM，还有useEffect()hook的回调函数都会被作为副作用。

commitWork

准备工作

在commitWork前，会将在workloopSync中生成的workInProgressfiber树赋值给fiberRoot的finishedWork属性。

var finishedWork = root.current.alternate; // workInProgress fiber树 root.finishedWork = finishedWork; // 这里的root是fiberRoot root.finishedLanes = lanes; commitRoot(root);

在上面我们提到，如果一个fiber节点有副作用会被记录到父级fiber的lastEffect的nextEffect。

在下面代码中，如果fiber树有副作用，会将rootFiber.firstEffect节点作为第一个副作用firstEffect，并且将effectList形成闭环。

var firstEffect; // 判断当前rootFiber树是否有副作用 if (finishedWork.flags > PerformedWork) { // 下面代码的目的还是为了将这个effectList链表形成闭环 if (finishedWork.lastEffect !== null) { finishedWork.lastEffect.nextEffect = finishedWork; firstEffect = finishedWork.firstEffect; } else { firstEffect = finishedWork; } } else { // 这个rootFiber树没有副作用 firstEffect = finishedWork.firstEffect; }

mutation之前

简单描述mutation之前阶段的工作：

处理DOM节点渲染/删除后的 autoFocus、blur 逻辑；

调用getSnapshotBeforeUpdate，fiberRoot和ClassComponent会走这里；

调度useEffect（异步）；

在mutation之前的阶段，遍历effectList链表，执行commitBeforeMutationEffects方法。

do { // mutation之前 invokeGuardedCallback(null, commitBeforeMutationEffects, null); } while (nextEffect !== null);

我们进到commitBeforeMutationEffects方法，我将代码简化一下：

function commitBeforeMutationEffects() { while (nextEffect !== null) { var current = nextEffect.alternate; // 处理DOM节点渲染/删除后的 autoFocus、blur 逻辑； if (!shouldFireAfterActiveInstanceBlur && focusedInstanceHandle !== null){...} var flags = nextEffect.flags; // 调用getSnapshotBeforeUpdate，fiberRoot和ClassComponent会走这里 if ((flags & Snapshot) !== NoFlags) {...} // 调度useEffect（异步） if ((flags & Passive) !== NoFlags) { // rootDoesHavePassiveEffects变量表示当前是否有副作用 if (!rootDoesHavePassiveEffects) { rootDoesHavePassiveEffects = true; // 创建任务并加入任务队列，会在layout阶段之后触发 scheduleCallback(NormalPriority$1, function () { flushPassiveEffects(); return null; }); } } // 继续遍历下一个effect nextEffect = nextEffect.nextEffect; } }

按照我们示例代码，我们重点关注第三件事，调度useEffect（注意，这里是调度，并不会马上执行）。

scheduleCallback主要工作是创建一个task：

var newTask = { id: taskIdCounter++, callback: callback, //上面代码传入的回调函数 priorityLevel: priorityLevel, startTime: startTime, expirationTime: expirationTime, sortIndex: -1 };

它里面有个逻辑会判断startTime和currentTime， 如果startTime > currentTime，会把这个任务加入到定时任务队列timerQueue，反之会加入任务队列taskQueue，并task.sortIndex = expirationTime。

mutation

简单描述mutation阶段的工作就是负责dom渲染。

区分fiber.flags，进行不同的操作，比如：重置文本，重置ref，插入，替换，删除dom节点。

和mutation之前阶段一样，也是遍历effectList链表，执行commitMutationEffects方法。

do { // mutation dom渲染 invokeGuardedCallback(null, commitMutationEffects, null, root, renderPriorityLevel); } while (nextEffect !== null);

看下commitMutationEffects的主要工作：

function commitMutationEffects(root, renderPriorityLevel) { // TODO: Should probably move the bulk of this function to commitWork. while (nextEffect !== null) { // 遍历EffectList setCurrentFiber(nextEffect); // 根据flags分别处理 var flags = nextEffect.flags; // 根据 ContentReset flags重置文字节点 if (flags & ContentReset) {...} // 更新ref if (flags & Ref) {...} var primaryFlags = flags & (Placement | Update | Deletion | Hydrating); switch (primaryFlags) { case Placement: // 插入dom {...} case PlacementAndUpdate: //插入dom并更新dom { // Placement commitPlacement(nextEffect); nextEffect.flags &= ~Placement; // Update var _current = nextEffect.alternate; commitWork(_current, nextEffect); break; } case Hydrating: //SSR {...} case HydratingAndUpdate: // SSR {...} case Update: // 更新dom {...} case Deletion: // 删除dom {...} } resetCurrentFiber(); nextEffect = nextEffect.nextEffect; } }

按照我们的示例代码，这里会走PlacementAndUpdate，首先是commitPlacement(nextEffect)方法，在一串判断后，最后会把我们生成的dom树插入到rootDOM节点中。

function appendChildToContainer(container, child) { var parentNode; if (container.nodeType === COMMENT_NODE) { parentNode = container.parentNode; parentNode.insertBefore(child, container); } else { parentNode = container; parentNode.appendChild(child); // 直接将整个dom作为子节点插入到root中 } }

到这里，代码终于真正的渲染到了页面上。下面的commitWork方法是执行和useLayoutEffect()有关的东西，这里不做重点，后面文章安排，我们只要知道这里是执行上一次更新的effect unmount。

fiber树切换

在讲layout阶段之前，先来看下这行代码

root.current = finishedWork // 将`workInProgress`fiber树变成`current`树

这行代码在mutation和layout阶段之间。在mutation阶段， 此时的currentfiber树还是指向更新前的fiber树， 这样在生命周期钩子内获取的DOM就是更新前的， 类似于componentDidMount和compentDidUpdate的钩子是在layout阶段执行的，这样就能获取到更新后的DOM进行操作。

layout

简单描述layout阶段的工作：

• 调用生命周期或hooks相关操作
• 赋值ref

和mutation之前阶段一样，也是遍历effectList链表，执行commitLayoutEffects方法。

do { // 调用生命周期和hook相关操作， 赋值ref invokeGuardedCallback(null, commitLayoutEffects, null, root, lanes); } while (nextEffect !== null);

来看下commitLayoutEffects方法：

function commitLayoutEffects(root, committedLanes) { while (nextEffect !== null) { setCurrentFiber(nextEffect); var flags = nextEffect.flags; // 调用生命周期或钩子函数 if (flags & (Update | Callback)) { var current = nextEffect.alternate; commitLifeCycles(root, current, nextEffect); } { // 获取dom实例，更新ref if (flags & Ref) { commitAttachRef(nextEffect); } } resetCurrentFiber(); nextEffect = nextEffect.nextEffect; } }

提一下，useLayoutEffect()的回调会在commitLifeCycles方法中执行，而useEffect()的回调会在commitLifeCycles中的schedulePassiveEffects方法进行调度。从这里就可以看出useLayoutEffect()和useEffect()的区别：

• useLayoutEffect的上次更新销毁函数在mutation阶段销毁，本次更新回调函数是在dom渲染后的layout阶段同步执行；
• useEffect在mutation之前阶段会创建调度任务，在layout阶段会将销毁函数和回调函数加入到pendingPassiveHookEffectsUnmount和pendingPassiveHookEffectsMount队列中，最终它的上次更新销毁函数和本次更新回调函数都是在layout阶段后异步执行； 可以明确一点，他们的更新都不会阻塞dom渲染。

layout之后

还记得在mutation之前阶段的这几行代码吗？

// 创建任务并加入任务队列，会在layout阶段之后触发 scheduleCallback(NormalPriority$1, function () { flushPassiveEffects(); return null; });

这里就是在调度useEffect()，在layout阶段之后会执行这个回调函数，此时会处理useEffect的上次更新销毁函数和本次更新回调函数。

总结

看完这篇文章， 我们可以弄明白下面这几个问题：

1. React的渲染流程是怎样的？
2. React的beginWork都做了什么？
3. React的completeWork都做了什么？
4. React的commitWork都做了什么？
5. useEffect和useLayoutEffect的区别是什么？
6. useEffect和useLayoutEffect的销毁函数和更新回调的调用时机？
