什么是110配线架及其在通信系统中的应用？

本文共计958个文字，预计阅读时间需要4分钟。

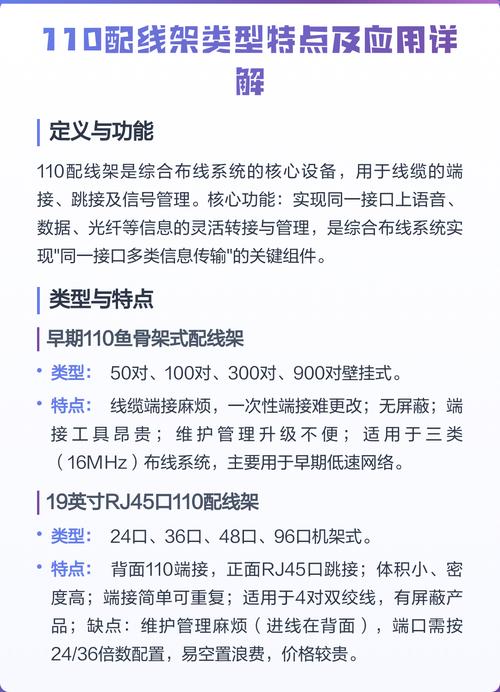

110配线框是基于110型连接管、跳线和标签一起组成的系统，是系统中的核心组成部分。早期的110配线框多为鱼骨式配线框，接口较为简单。

110配线架是随着110型连接管理系统于1988年由AT&T公司首次推出面市，与连接块、跳线以及标签一起组成了该系统，是该系统中的核心组成部分。早期的110配线架多为鱼骨式配线架，端接较麻烦且端接工具昂贵，给后期的管理升级带来诸多不便。随着市场的发展，现在的110配线架多为RJ45接口的模块化机架式配线架。其正面采用插拔式快速连接方式布满RJ45接口，背面则采用110端接方式，可对信号及线缆进行灵活的转接与分配，在线缆的统一综合管理上也更加简便。

一 110配线架的连接应用

利用同一接口同一介质使不同的信息在线缆之间进行传输，这是综合布线系统的最大特性，它用配线跳接的方式来灵活控制每个桌面信息点的应用功能，所以采用RJ45口的110配线架来对所有桌面信息点进行端接。而用于端接来自电话主机房的多对数语音线缆，则可采用鱼骨配线架，将其与RJ45口的110配线架进行连接实现语音连通，数据光纤主干通过网络配线箱，再通过网络交换机将光信号转换为数据信号，通过网络跳线与RJ45口110配线架的连接来实现桌面信息点的网络连接需求。

二 110配线架的打线线序

大多数的线缆以25对线为一组，每组的组内顺序按白红黑黄紫蓝橙绿棕灰进行排列。其中白红黑黄紫为大组顺序，蓝橙绿棕灰为小组顺序。
