笔记本硬盘接口类型图，SATA硬盘接口详细图解是什么？

本文共计1057个文字，预计阅读时间需要5分钟。

相信大家对各类硬盘接口的类型、总线、协议等分区非常熟悉，各类专业文献众多。但看完后，感觉脑细胞不够用，还是云里雾里。

相信你们对各类硬盘接口的类型、总线、协议等的区分非常头疼，各种专业人士写的文字蛮多的，但看完依旧觉得脑细胞不够死的，还是迷迷糊糊。

整理了一下台式机和笔记本相关的硬盘知识，这里不罗列服务器相关的内容，只讨论常见的台式机和笔记本电脑。

一、协议、总线和接口的关系图

二、这些接口的硬盘长什么样？

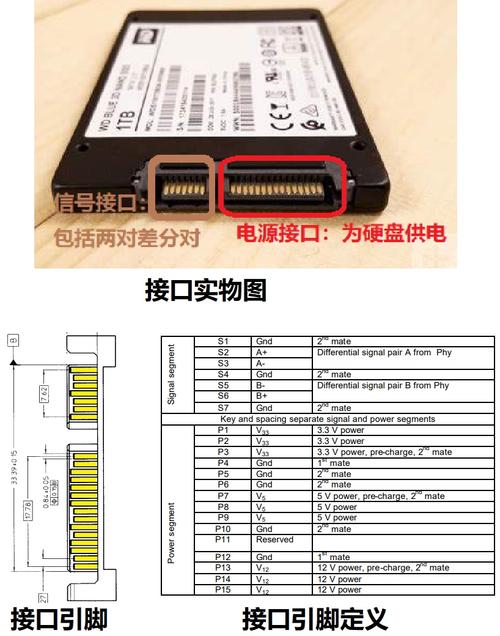

①SATA和mSATA的硬盘

SATA盘有机械盘和固态盘，均为2.5寸，现有SATA3.0为主流，SATA2.0和1.0已经淘汰。mSATA就是mini SATA，只是体积变小了很多。

②M.2的B Key（NGFF）与M.2的M Key（NVMe）的硬盘

M.2固态盘的接口类型，市面能见的为3种：

若是走SATA总线的NGFF，接口以B Key形式呈现，当然由于单纯B Key市面不多，因此M&B Key为现有主流；

若是走PCIe总线的NVMe，接口以M Key形式，当然M&B Key也行。

M.2固态盘宽度均为22mm，但有3种长度，分别为：42mm、60mm、80mm

③PCIe的硬盘

PCIe属于台式机的接口，根据总线位宽的不同，分 x1、x4、x8、x16几种。而PCIe有1.0、2.0、3.0、4.0、5.0几个版本，不同版本传输速度不同。
