这几日一直在忙碌面试，面试过程中发现之前的学习仅限于Verilog和SV的语法，以及一些基础的UVM验证方法学习，缺乏对整个芯片设计流程的整体视角和大局观。初学者对前后仿真的认识有限。

这几天一直在忙着面试，在面的过程中发现自己之前的学习只是局限于verilog，SV的语法还有UVM验证方法学等验证工具上面，缺乏对整个芯片设计流程的视角和大局观。

初学者对前仿、后仿、功能验证、形式验证、综合、时序分析这些名词感觉比较陌生，因此我整理了一下SoC的设计流程，分别是根据时间线（从提出idea到交给工厂流片）和芯片的描述层次（从高层次描述到电路版图）来总结的，分享给大家。

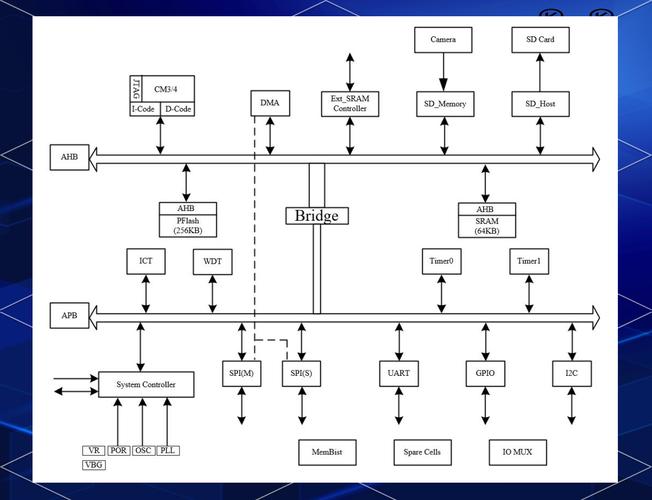

首先是SoC flow的一个呈现，灰色方框中是用到的语言或EDA工具

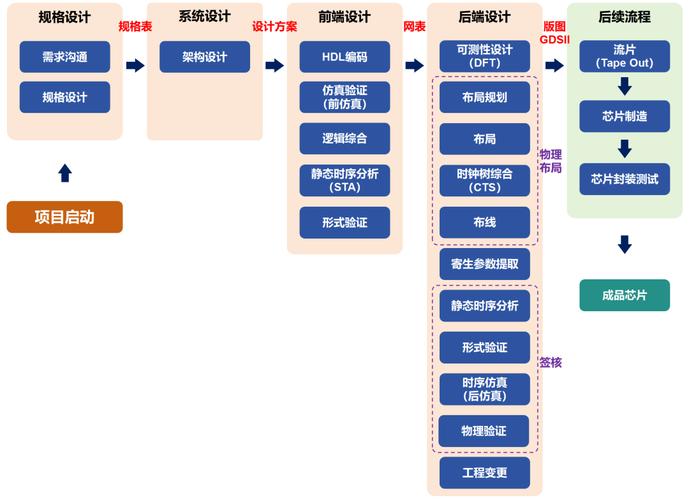

简易版本：

然后是数字电路设计流程：
