项目管理中单双代号图有哪些根本性差异？

项目管理中单双代号图的根本性差异

在项目管理领域，网络图是规划和跟踪项目进度的重要工具。其中，单代号图和双代号图是两种常见的表示方法。本文将深入探讨这两种网络图的根本性差异。

一、 节点与箭头的根本性差异

单代号图将项目活动直接置于节点中，箭头仅用于表示活动间的先后顺序。这种设计使得每个活动的属性可集中标注在节点内，便于快速识别关键信息。比方说在建筑项目中， “地基浇筑”节点可能包含工期、混凝土用量等数据，而指向“钢结构安装”的箭头仅表示前者完成后后者才能启动。

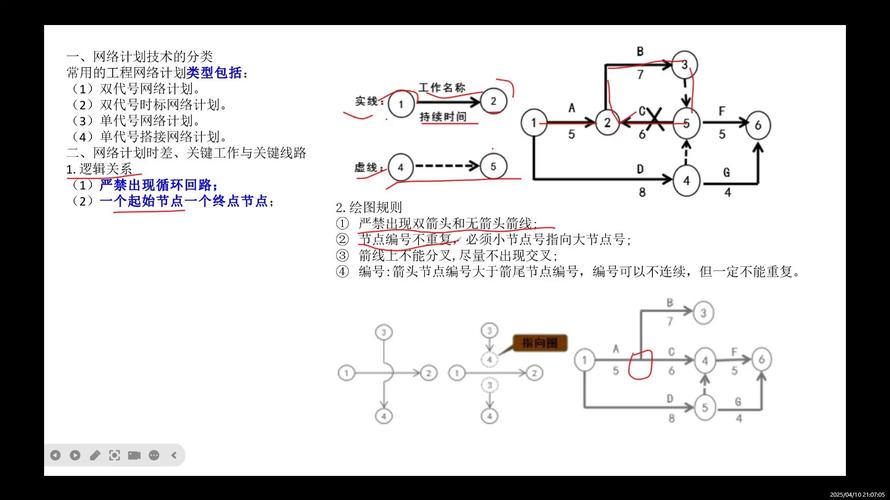

哭笑不得。 双代号图则相反，它将活动描述附着于箭线上，节点仅代表事件的开始或结束。这种结构要求每个活动必须由唯一的事件节点对定义，导致图表中可能出现大量仅具连接功能的“虚活动”。比方说在制造业流水线设计中， “零件加工”需通过箭头连接“原料到位”和“加工完成”两个事件节点，若需表达“质检”与“加工”并行，则必须引入虚活动以避免逻辑混乱。

二、 逻辑关系表达的灵活性对比

单代号图支持四种依赖关系的直接标注，无需辅助元素。比方说在电影拍摄中， “场景布光”可与“演员排练”设定为“开始-开始”关系，两者可部分重叠以缩短周期，这种非线性逻辑在单代号图中仅需一条箭头加标注即可实现。比一比的话， 双代号图仅能天然表达“完成-开始”关系，其他类型需通过拆分活动或增加虚节点完成，如上述SS关系需将“布光”拆分为“布光准备”和“布光施行”，再通过虚活动关联“排练”节点，来日方长。。

从可视化效率来看， 单代号图减少了冗余元素，尤其适合包含数百个活动的大型项目；双代号图因强制事件节点分割，易在复杂场景下形成“蜘蛛网”式结构，增加解读难度。美国项目管理协会的统计显示， 超过78%的现代项目管理软件默认采用单代号图，因其更贴合WBS的数据架构，何必呢？。

三、绘制与维护成本的实践差异

单代号图的绘制过程更贴近人类思维模式。
