大家好，我是工程师看海。

我们经常听说PCB走线间距大于等于3倍线宽时可以抑制70%的信号间干扰，这就是3W原则，信号线之间的干扰被称为串扰，串扰是怎么形成的呢？

当两条走线很近时，一条信号线上的信号可能会在另一条信号线上产生噪声，产生干扰的走线叫做攻击线，收到干扰的走线叫做受害线。

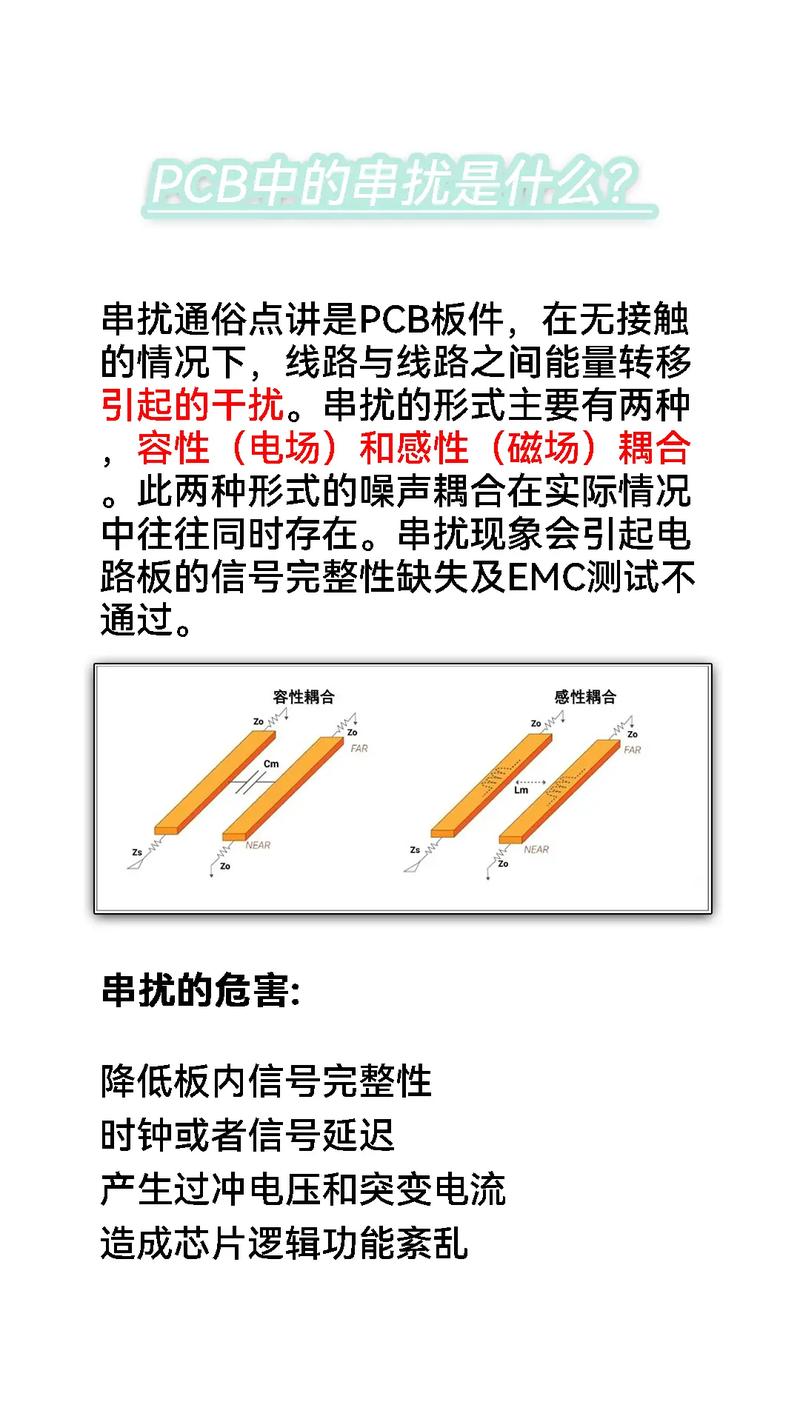

PCB上走线与走线之间、走线与地之间会形成电容，其中一条走线有信号经过时，会产生变化的电场，这个电场通过电容，作用于另一条走线，在受害线上产生噪声，进而产生串扰，这就是通常所说的电场耦合产生容性耦合电流。

同样的道理，PCB上走线与走线之间、走线与地之间会形成互感，其中一条走线有信号经过时，会产生变化多的磁场，这个磁场通过互感，作用于另一条走线，在受害线上产生噪声，进而产生串扰，这就是通常所说的磁场耦合产生感性耦合电流。
