使用旧图纸时，如何规避哪些常见错误？

本文共计1536个文字，预计阅读时间需要7分钟。

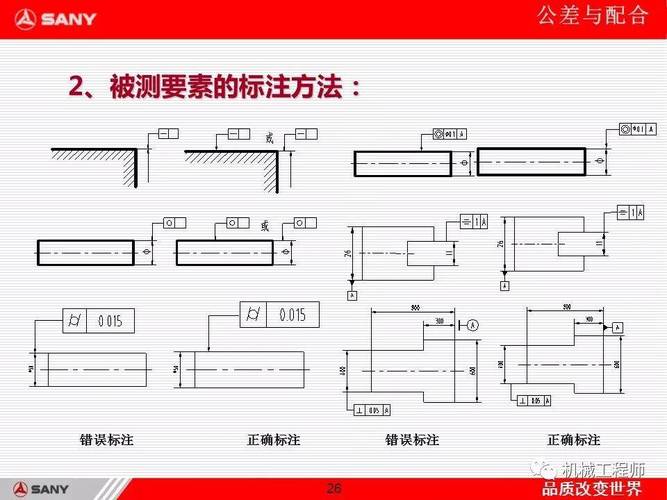

许多老牌公司依然使用旧2D图纸进行制造，但这些主要是因为缺乏更新三维模型和数字零组件的图形。这些零组件通常包括机加件、金属制品或组件，因首次生产时产生的图形。

许多老牌公司依旧使用旧的2D图纸进行制造，但这些大多是由没有更新的三维模型和数字的旧零件生成的图形。这些零件通常是机加工部件、钣金制品或组件，因为当它们首次生产时，CAD并不存在，且时间远久，导致原件质量低劣、重复扫描导致分辨率下降以及技术数据不完整。以下是一些示例，展示了在与制造商的沟通时，使用旧图纸时应避免的3个常见错误。

错误1：难以辨认的图纸

当旧图纸最终被扫描成数字文件时，无法保证所使用的图纸是原始图纸。它本身可以是一个副本，也可以是一系列副本的副本。每复印一次，都有可能丢失详细信息。到一些较旧的印刷品进行数字扫描时，印刷品中可能存在大量手动标记，因此可能需要认真的辨别才能弄清楚笔记或尺寸到底是怎么说的。制造商在审查 2D 技术图纸时首先要找出是否有任何不可读或模棱两可的地方需要澄清。

这种错误是当打印内容被半扫描时，会切断边缘上的关键信息，如标题栏或注释标注。这对于无法一次扫描的大型图形来说很常见。无论哪种方式，零件都可能需要一些逆向工程，以找到更好的副本或制作文件的全新版本。一般的经验法则是，如果你看不懂图纸，制造商也看不懂。

（装配图通常没有足够的信息来构建任何离散的子组件）

错误2：提供没有零件细节的装配图

传统组件的另一个挑战是，它们实际上可能是几个分立机械组件的上层组件。装配图通常用于定义装配时每个部件与其他部件的关系。
