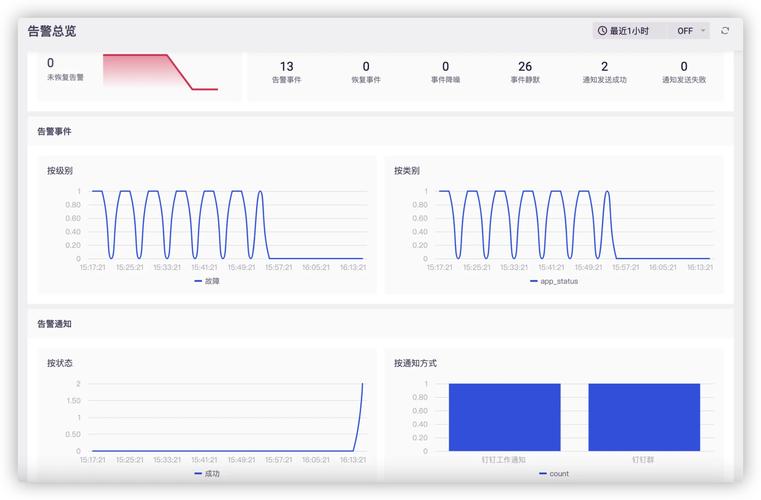

搞工业可视化或者网管系统的兄弟肯定懂——大屏上一堆设备拓扑图， 如果告警瞎闪、流向动画卡成PPT、质量码突然蹦出来抢眼球，运维小哥分分钟想砸键盘对吧？咱今天就唠唠怎么让这三样东西「和平共处」还不打架,绝对是掏心窝子的实战经验哈～，捡漏。
先别急着写代码！咱们先聊个「反人类」大屏惨案
太扎心了。 去年见过某园区项目:中央摆个巨大3D俯视地图,密密麻麻塞了二百多个设备图标,周围还绕着十几种图表,所有元素要么慢旋转要么狂闪烁…操作员坐那盯五分钟,愣是没找到哪个泵出故障了!后来改完才明白:好的拓扑图不是「越热闹越好」,而是「该动的数据会说话,不该动的安安静静」 。今天要讲的三个功能,本质就是让它们「各演各戏但不争C位」
第一幕:给拓扑图搭「三层舞台」——底层动中层静上层炫
你想舞台剧怎么演?后台布景永远不动,演员穿固定行头,灯光随剧情打对吧?拓扑图也一样得分「三层」,直接告别「全图重绘式卡顿」:
最底层:「沉默の流动者」——流向动画专属层
我心态崩了。 那些蓝色虚线流动效果啊,压根不用每秒全重画!就搞个flowLayer专门放它们:每帧只更新「虚线偏移量dashOffset」就行!比如一条线总长100px,每帧offset加1px,%100循环—视觉上就是虚线往一个方向挪,超省资源! javascript // 伪代码:FlowLayer核心逻辑 function renderFlow { flowLines.forEach(line => { // 只清这条线附近5px范围!别整屏刷! ctx.clearRect; line.offset = % line.totalLength; // 循环偏移 drawDashedLine; // 重绘这条线 }); requestAnimationFrame; // 交还给浏览器调度 } 这种懒画法能让流向动画跑一天都不卡—毕竟它只改「一条线」嘛～
中间层:「稳重の设备们」——静态属性一锅端
总结一下。 设备图标、基础标签这些固定元素?扔nodeLayer里一次性画好!除非设备被选中放大/拖拽,否则永远不用动它们!省下来的算力全给上层特效使—完美～
最上层:「抢镜の警报组」——告警+质量码都堆这儿
害... 终于到重头戏啦!告警闪烁和质量码,这俩都是「高频变动但局部生效」的主儿—丢effectLayer里统一管理!好处贼明显:当只有某个节点报警时,只重绘它对应的一小块区域;就算一百个节点一边闪,也不会影响下面两层慢悠悠跑动画~
第二幕:告警闪烁要玩「呼吸感」——别学疯狗乱叫
很多人搞告警喜欢整setInterval,100)—隔100ms切换一次显隐…后来啊就是几百个 C位出道。 定时器炸锅,browser直接给你卡成PPT!而且这种「高频乱闪」特别招人嫌—运维看久了会眼晕!
正确姿势:用「状态机+单次呼吸」搞定
给每个设备配个迷你状态机BlinkSM,只管三件事:闲著→触发→结束,全程不占多余资源! javascript class BlinkSM { // blink state machine嘛~ constructor { this.node = node; // 当前设备节点 this.state = 'idle'; // idle=歇着;blinking=正在闪;settled=完事啦 this.startTime = 0; // 开始闪的时间戳 } trigger { // 外部调用:收到报警时喊我~ if return; // 避免重复触发 this.state = 'blinking'; this.startTime = performance.now; // 记录开始时间 this.node.visible = true; // 先确保显示着 } update { if return; const elapsed = performance.now - this.startTime; const phase = Math.floor; // 每250ms一阶段，牛逼。
// 根据阶段奇偶切换显隐:第1阶段亮→第2灭→第3亮→第4灭… this. 我直接起飞。 node.visible = phase % === ? true : false;
if { // 闪够三次!停! this.state = 'settled'; this.node.visible = true; //结束后保持显示 // optional:回调后端"我已完成警示" this.node.dispatchEvent); } } }
基本上... // 使用姿势超简单:全局一个RAF循环扫所有状态机~ const allBlinkers = ; function rafLoop { allBlinkers.forEach); requestAnimationFrame; } rafLoop;
站在你的角度想... // 添加新设备时丢进去就行~ new BlinkSM.addTo;
没耳听。 看到没?全程只用一个requestAnimationFrame循环!不管多少设备报警,都是浏览器帮你统筹调度—既同步又省电,browser直呼内行~
第三幕:质量码要玩「渐变感」 ——别突然吓用户一跳
什么是Quality Code?说白了就是「数据靠谱程度标签」嘛:好的数据绿油油,一般般泛黄 毕竟.… ,yygq发红…但很多人傻兮兮直接node.color='red',吓得操作员以为核电站要炸!
正确姿势 :两步走 ——先预警再高亮 ,给用户反应时间 !
Step1 :防抖合并 ——拒绝 "连番轰炸"
简单来说... 如果后台每秒推五次"质量下降"消息?直接合并成一次处理 !不然刚画完渐变又来新消息 ,白忙活一场 ~ javascript let qualityTimer = null; function updateQuality{ clearTimeout; qualityTimer = setTimeout=>{ node.qualityCode = newCode startQualityTransition; }, );//2秒内重复消息只算再说说一次 }
Step2 :平滑过渡 ——从 "淡淡提示"到 "重拳出击"
事实上... 根据 qualityCode 的 severity ,设计 饱和度阶梯 :轻度异常 →降低饱和度 ;重度异常 →拉高饱和度 +微边框闪光 !甚至能用 lerpColor做300ms渐变色过渡 —比硬切颜色温柔一百倍 !
我满足了。 举个栗子 :某节点 qualityCode从 "好"变成 "可疑" : javascript function startQualityTransition{ const fromColor = node.style.borderColor || '#fff'; const toColor = getColorByCode; const startTime = performance.now; function step{ const elapsed = performance.now - startTime ; const t= Math.min;//3秒内完成过渡 node.style.borderColor= lerpColor;//混色算法 requestAnimationFrame=>{}); } requestAnimationFrame; }
lerpColor是什么 ?就是线性插值混色呀 ~简单版实现长这样 : javascript function lerpColor{ 歇了吧... a=hexToRgb,b=hexToRgb; return `rgb)|},${a.g+b.g*t|},${a.b+b.b*t|})` }
这么一弄 ,用户看到边框慢慢从绿变黄 ,心里立刻get:"哦这货有点不对劲但还没炸",比突然变红温柔多啦 ~，PPT你。
第四幕 :性能急救包 ——别让大屏变成 "卡顿星系"
就算按上面做 ,如果节点多到爆炸 ,还是会卡 !这里教你几个 "作弊式"优化技巧 :，你没事吧？
①脏矩形清屏 ——只擦 "弄脏" 的地方 !
别说 ctx.clearRect这种傻话 !就算重绘也要精准打击 !比如更新某个节点 qualityCode ?只清它边框周围 node.x- node.width* node.y-node.height* node.width* node.height* 的区域就行了 !，躺赢。
②Lod级联切换 ——镜头拉远就 "简化画面" !
当用户把视口缩到只能看到全厂 topology时 ,自动关闭细粒度流向动画 ,改成 "概览箭头"代替 ;只有拉近到单个车间时才开启完整流动效果 —瞬间少画8成都不止 !
薅羊毛。 ③GPU加速小 trick ——canvas加俩属性暴增 FPS ! 给 canvas标签加 willReadFrequently="false" + style.transform="translateZ" ,亲测FPS能从30飙到69 69太夸张…反正提升肉眼可见 ~
第五幕 :优先级定死 ——谁才是 "视觉C位"?
最怕遇到"A类核心设备一边报 alarm+ quality差" 的情况 :到底先显红色闪烁还是黄色渐变 ?答案很简单 :"数据可信度优先于告警!"
主要原因是如果 qualityCode显示"数据不可靠",那 太魔幻了。 alarm很可能是假阳性!所以样式决策函数要按这个优先级排 :
简直了。 javascript function getNodeStyle{ if{//数据不可信 return{ border:'#ff4d4f', icon:'⚠️', blink:false }; }//就算有alarm也先标红 but不闪 if{ return{ border:'#ff4d4f', icon:'🚨', blink:true }; }//数据可靠才玩命闪 if{ return{ border:'#ffa94o', icon:'❓' }; } return{ border:'#52c4la' }; }//默认绿油油}
再说说 :落地到常见框架 ——抄作业就能用 !
ECharts玩家看这里 :
ECharts 的 custom系列简直为这事量身定做 !把流向动画扔 custom系列里自己控 RAF ,节点交给普通 series联动数据 ~举段极简代码 :
javascript myChart.setOption=>{//自己画流向线 }, animation:false,//关ECharts动画 }, {//普通series画设备节点 type:'graph', data:nodes,//数据源 link:nodesLink,},//...其他图表 ] });
Meta2d.js玩家狂喜 : Meta2d.js天生带 Layer概念 !!直接 const flowLy=meta2d.createLayer;const effectLy=meta2d.createLayer;,把对应功能甩进去 —连脏区计算都帮你做好瞭,!是不是懒人福音 ?
收尾唠叨 :做可视化不是 "堆特效",是 "帮人省时间"呀~
等你把这些技巧串起来 ,大屏会变成什么样子 ?应该是这样婶儿滴 :蓝色虚线静静流著业务方向 ;关键设备微微一闪提醒 "我有点小问题";质量码悄悄渐变诉说 "我的数据在变弱";运维小哥盯一眼就能定位异常根源 —再也不用满屏找红点骂街 ~
毕竟我们做技术不是为了当 "特效师",而是当 "效率搬运工":把纷繁复杂的数据 ,变成运维人员眼里清晰直白の"信号灯".听懂掌声?!，图啥呢？
