该模块工作原理较为复杂，涉及数字信号处理等基本理论。JY61MPU605——该模块工作原理较为复杂，涉及数字信号处理等基本理论，但描述仅是简单化。

——该模块工作原理较为复杂且涉及到数字信号处理本文只是简单的描述其工作原理并捎带上一些基础理论。JY61MPU605

——

该模块工作原理较为复杂且涉及到数字信号处理本文只是简单的描述其工作原理并捎带上一些基础理论。

JY61MPU6050简介

MPU6050由四部分组成加速度计、陀螺仪、DMP、温度传感器检测温度通过算法优化来减少温漂。

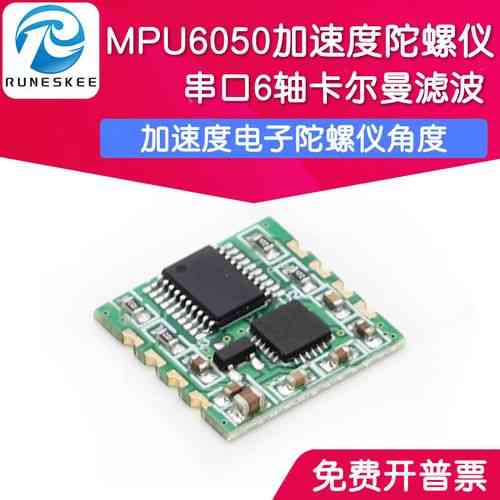

JY61和MPU6050为从属关系。六轴模块jy61自带稳压电路包含陀螺仪加速度计MPU6050和STM8单片机STM8通过IIC读取 MPU6050 中DMP的测量数据然后通过串口输出免去了用户自己去开发 MPU6050 复杂的 IIC 协议同时保留了 MPU6050 的 IIC 接口以满足用户访问底层测量数据加速度、角速度的需求。 在大部分情况下二者名称可以混用因为通常MPU6050不会单独进行应用。实际上使用MPU6050作为搜索关键词能找到的资料更多。

jy61通过串口与外部单片机进行通信。

轴向说明

如上图所示模块的轴向在上图标示出来向上为 X 轴向左为 Y 轴垂直模块向外为 Z 轴。 旋转的方向按右手法则定义即右手大拇指指向轴向四指弯曲的方向即为绕该轴旋转的方向。 X 轴角度滚转角 Roll即为绕 X 轴旋转方向的角度Y 轴角度俯仰角 Pitch即为绕 Y 轴旋转方向的角度Z 轴角度偏航角 Yaw即为绕 Z 轴旋转方向的角度 三者合称姿态角/欧拉角Euler angles。

对于导航和控制问题姿态角等同于欧拉角这是因为旋转顺序是按ZYX提供坐标二者实际有所不同。
