如何设置并高效应用CAD绘图中的捕捉功能？

本文共计837个文字，预计阅读时间需要4分钟。

1. 打开命令行输入 `os snap`（命令全为osnap）

2.打开草图配置对话框

3.在对象捕捉选项卡内，选择对象捕捉模式，并设置捕捉格网

4.选择多种捕捉模式，使绘图更便捷

5.绘图时，鼠标移动到对应位置，输入+1或命令行输入相应命令

1、命令行输入os（命令全名osnap），打开“草图配置”对话框，在“对象捕捉”选项卡内勾选“启用对象捕捉”设置捕获栅格。勾选大多数的捕捉模式，使得在绘图中当鼠

1、命令行输入os（命令全名osnap），打开“草图配置”对话框，在“对象捕捉”选项卡内勾选“启用对象捕捉”设置捕获栅格。勾选大多数的捕捉模式，使得在绘图中当鼠标移到附近时会及时提示并捕捉到。很多人不愿勾选“最近点”，觉得它不是一个精确的点，容易碰到别的实体而显得碍事。但在实际绘图中，当你的捕捉框碰到别的点例如端点时，这些点会优先于最近点被捕捉到的。反过来，当你在测量或标注尺寸时发现总偏了那么一点时，往往是因为你没有使用最近点而是仅凭肉眼就想当然地认为已经画在实体上了。

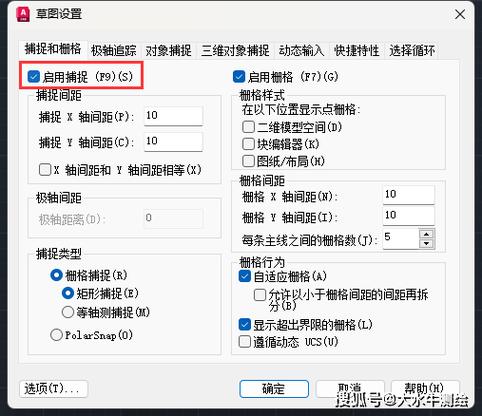

2、在“捕捉和栅格”选项卡内，取消对“启用捕捉”的勾选，可以避免在看不到栅格时（旁边“启用栅格”已经关闭）而鼠标却总是跳过并移动不到你想要去的地方的情况。

3、在命令行输入op（命令全名preferences），打开“选项”对话框，在“草图”选项卡里的自动捕捉设置中，基本保持CAD初始默认的设置即可。在这里可以将捕捉框用鼠标拉大一些，初始值默认为3太小，也可以用命令aperture直接设置捕捉框的大小为5~8，不要设置得太大，避免在实体密集处不好选点。
