本文共计1620个文字，预计阅读时间需要7分钟。
引言+项目需求，要求在浏览器端实现远程桌面访问，如图所示：+实现远程桌面，需要依赖VNC协议：+VNC（Virtual Network Computing），是一种利用RFB协议进行屏幕画面分享及远程操作软件。
引言
项目需求，要求在浏览器端进行远程桌面的访问，如图所示：
实现远程桌面，需要依赖VNC协议：
VNC（Virtual Network Computing），为一种使用RFB协议的屏幕画面分享及远程操作软件。此软件借由网络，可发送键盘与鼠标的动作及即时的屏幕画面。
相关的参考比较少，去谷歌搜索出来的文章大多都是如何使用客户端进行VNC的搭建与访问，很少有将其内嵌到web里的，腾讯云有相关的功能，但因为业务安全性，咱也看不着人家咋实现的。
再见，百度。用百度查了一次之后，我才知道原来VNC是口红。
所以VNC实践之路就是如下流程：
- 根据自己已有的知识与技能，设计一个VNC方案。
- 尝试，分析可行性。
- 根据可行性修改方案细节，或推翻方案重新设计。
从整体的最开始设计，到最终落地方案，大约经历了以下七个方案的迭代：
- SpringBoot调用REALVNC的C++类库，前后台进行数据交互。失败，因为REALVNC太贵了，客户承受不起。

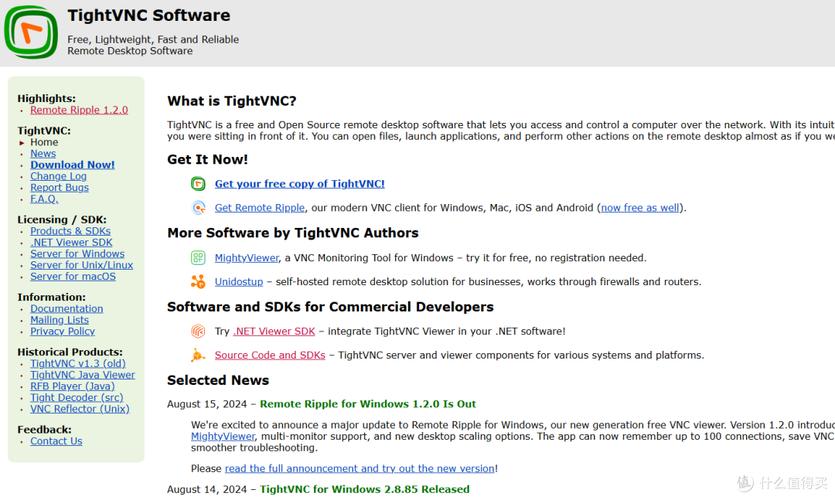

- SpringBoot中模仿TightVNC实现JavaViewer获取数据，前后台进行数据交互。失败，因为TightVNC JavaViewer的源码没注释，看不懂。
- SpringBoot中手写VNC客户端，前后台数据交互。失败，因为从0实现一个协议太复杂了，时间成本太高。
- 浏览器端只做VNC链接，使用原生客户端，直接访问主机。失败，需要安装软件，且只能访问局域网中的主机。
- 原生客户端 + nginx数据转发。失败，需要安装软件，无法实现动态转发(无法动态变更nginx配置文件)。
- no-vnc + nginx数据转发。失败，无法实现动态转发(无法动态变更nginx配置文件)。
- no-vnc + node.js数据转发。成功，完美实现。
实现
思想
整体思想如下图所示：nginx转发前台的websocket连接，为了实现外网转发，添加开发的node.js服务器作为代理，将浏览器端no-vnc的websocket数据报在运输层转发给目标主机。
why nginx ?
如果思考过的话，其实发现不用nginx也能实现功能，这里使用nginx主要是减少了前台对后台架构的耦合。
添加网关转发所有请求，对前台只暴露一个端口，不管后台用什么技术，用什么架构，用什么微服务，在前台看来，就好像在访问单体应用一样。
就像目前的华软项目一样，后台用了spring-boot、.net、node.js，各语言各框架发挥各自的优势，通过nginx的转发将各模块连接起来，无论后台的架构怎么变，对前台毫无影响，这应该是微服务架构的最佳实践。
这是spring官方推荐的微服务架构图，我们学习并实践了api网关，spring推荐netflix zuul，我们用的nginx，在请求转发上，二者性能不相上下。
随着业务需求的增长，我们肯定也会服务拆分，服务注册，服务发现，消息队列，RPC调用。然后用上eureka、zookeeper、hystrix、feign等一个个优秀的开源组件，一起探索spring-cloud的最佳实践。
websocket
之前一直不了解websocket，就是知道个名，具体细节没有学习。
127.0.0.1:8013/vnc/192.168.0.104:5900。
/** * VNC连接 */ private VNCConnect(): void { /** 访问 /vnc/ websocket */ const url = `ws://${this.host}/vnc/${this.ip}:${this.port}`; /** 新建远程控制对象 */ this.rfb = new RFB(this.container.nativeElement, url, { credentials: { password: this.password, }, }); /** 添加connect事件监听器 */ this.rfb.addEventListener('connect', () => { this.rfb.focus(); }); }
nginx 转发
nginx监听本地的8013端口。
ws://127.0.0.1:8013/vnc/192.168.0.104:5900请求发给了nginx，根据前缀匹配，以/vnc/开头的转发给8112端口。
location /vnc/ { proxy_pass 127.0.0.1:8112/; proxy_http_version 1.1; proxy_set_header Upgrade $http_upgrade; proxy_set_header Connection $connection_upgrade; }
node.js 转发
node.js监听8112端口，处理当前的websocket请求。
/** 建立基于 vnc_port 的 websocket 服务器 */ const vnc_server = http.createServer(); vnc_server.listen(vnc_port, function () { const web_socket_server = new WebSocketServer({server: vnc_server}); web_socket_server.on('connection', web_socket_handler); });
转发的核心代码在方法web_socket_handler中，以下是完整代码：
这里说一句，之前写的注释都不规范，所有注释都应该是文档注释，单行注释使用/** 内容 */的格式。
/** 引入 http 包 */ const http = require('http'); /** 引入 net 包 */ const net = require('net'); /** 引入 websocket 类 */ const WebSocketServer = require('ws').Server; /** 本机 ip 地址 */ const localhost = '127.0.0.1'; /** 开放的 vnc websocket 转发端口 */ const vnc_port = '8112'; /** 打印提示信息 */ console.log(`成功创建 WebSocket 代理 : ${localhost} : ${vnc_port}`); /** 建立基于 vnc_port 的 websocket 服务器 */ const vnc_server = http.createServer(); vnc_server.listen(vnc_port, function () { const web_socket_server = new WebSocketServer({server: vnc_server}); web_socket_server.on('connection', web_socket_handler); }); /** websocket 处理器 */ const web_socket_handler = function (client, req) { /** 获取请求url */ const url = req.url; /** 截取主机地址 */ const host = url.substring(url.indexOf('/') + 1, url.indexOf(':')); /** 截取端口号 */ const port = Number(url.substring(url.indexOf(':') + 1)); /** 打印日志 */ console.log(`WebSocket 连接 : 版本 ${client.protocolVersion}, 协议 ${client.protocol}`); /** 连接到 VNC Server */ const target = net.createConnection(port, host, function () { console.log('连接至目标主机'); }); /** 数据事件 */ target.on('data', function (data) { try { client.send(data); } catch (error) { console.log('客户端已关闭，清理到目标主机的连接'); target.end(); } }); /** 结束事件 */ target.on('end', function () { console.log('目标主机已关闭'); client.close(); }); /** 错误事件 */ target.on('error', function () { console.log('目标主机连接错误'); target.end(); client.close(); }); /** 消息事件 */ client.on('message', function (msg) { target.write(msg); }); /** 关闭事件 */ client.on('close', function (code, reason) { console.log(`WebSocket 客户端断开连接：$[code] [${reason}]`); target.end(); }); /** 错误事件 */ client.on('error', function (error) { console.log(`WebSocket 客户端出错：${error}`); target.end(); }); };
总结
为了这个功能犯愁了半个月，觉也睡不好，客户都在腾讯云上看到过的功能，写不出来就特别的难受，如今终于圆满解决。
好了，以上就是这篇文章的全部内容了，希望本文的内容对大家的学习或者工作具有一定的参考学习价值，谢谢大家对易盾网络的支持。
