JK触发器在何种沿触发？上升沿或下降沿？

本文共计684个文字，预计阅读时间需要3分钟。

Jk触发器并非完全无效，其效果取决于触发器内部结构。下降沿有效时，时钟信号从高电平变为低电平，触发器状态才可能变化。

Jk触发器也并非均是下降沿有效的，至于是下降沿有效还是上降沿有效，与触发器内部的结构有关。下升沿有效指的是时钟信号在由高电平向低电平跃变的时刻触发器的状态才有可能发生变化。

本教程操作环境：windows7系统、Dell G3电脑。

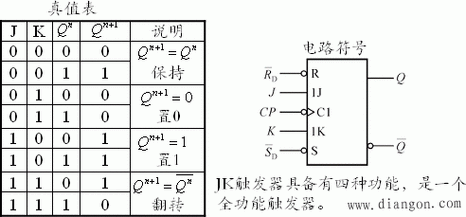

下降沿触发的，CP控制信号那里有个小圆圈表示下降沿有效。

上升沿有效指的是时钟信号在由低电平向高电平跃变的时刻触发器的状态才有可能发生变化，同理，下升沿有效指的是时钟信号在由高电平向低电平跃变的时刻触发器的状态才有可能发生变化。

另外，Jk触发器也并非均是下降沿有效的，D触发器也不是均在上升沿有效的，不存在这样一个对应关系，至于是下降沿有效还是上降沿有效，与触发器内部的结构有关。

JK触发器具有置0、置1、保持和翻转功能，在各类集成触发器中，JK触发器的功能最为齐全。在实际应用中，不仅有很强的通用性，而且能灵活地转换其他类型的触发器。由JK触发器可以构成D触发器和T触发器。

JK触发器和触发器中最基本的RS触发器结构相似，其区别在于，RS触发器不允许R与S同时为1，而JK触发器允许J与K同时为1。当J与K同时变为1的同时，输出的值状态会反转。也就是说，原来是0的话，变成1；原来是1的话，变成0。
