Redis中ziplist压缩列表是如何实现的？

本文共计2894个文字，预计阅读时间需要12分钟。

压缩列表+压缩列表是列表和哈希表的底层实现之一：+如果一个列表只有少量数据，并且数据类型是整数或较短的字符串，redis底层会使用压缩列表实现。+如果一个哈希表只有少量键值对，‘少量’

压缩列表

压缩列表是列表和哈希表的底层实现之一：

• 如果一个列表只有少量数据，并且数据类型是整数或者比较短的字符串，redis底层就会使用压缩列表实现。

• 如果一个哈希表只有少量键值对，并且每个键值对的键和值数据类型是整数或者比较短的字符串，redis底层就会使用压缩列表实现。

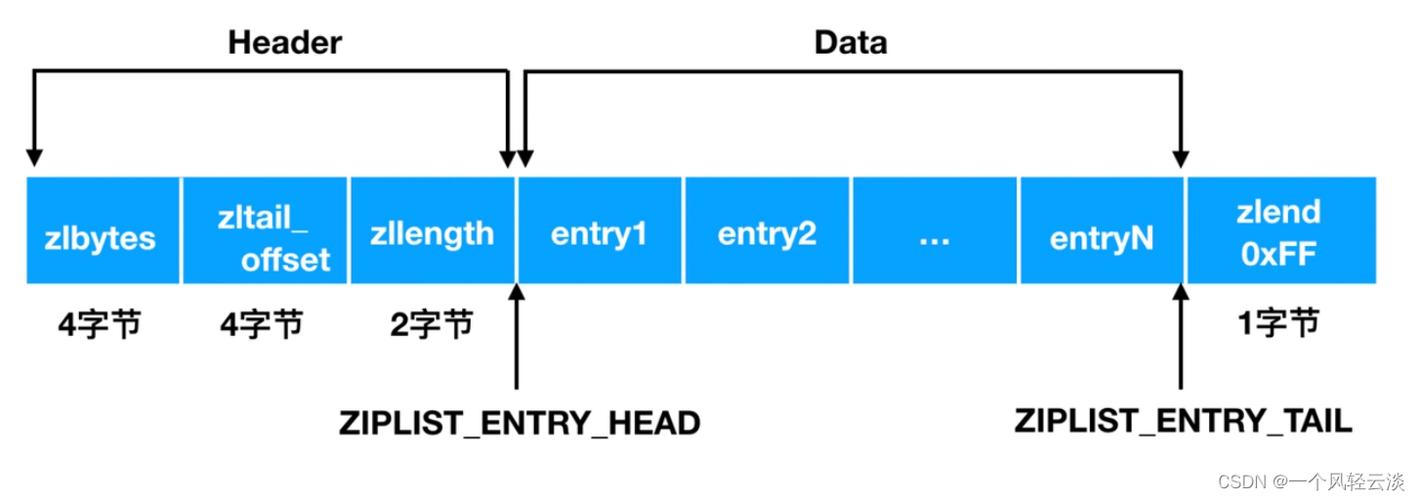

Redis压缩列表是由连续的内存块组成的列表，主要包含以下内容：

• zlbytes：记录压缩列表占用的总的字节数，占用4个字节（32bits）

• zltail：记录压缩列表的起始位置到最后一个节点的字节数，假如知道压缩列表的起始地址，只需要假设zltail记录的偏移量即可定位到压缩列表中最后一个节点的位置，占用4个字节（32bits）

• zllen：记录了压缩列表中节点的数量，占用2个字节（16bits）

• entry：存储数据的节点，可以有多个

• zlend：标记压缩列表的结尾，值为255，占用1个字节（8bits）

压缩列表的创建

列表在初始化的时候会计算需要分配的内存空间大小，然后进行内存分配，之后将内存空间的最后一个字节标记为列表结尾，内存空间的大小计算方式如下：

1. 压缩列表头大小，包括zlbytes、zltail和zllen所占用的大小：32 bits * 2 + 16 bits

2. 压缩列表结尾大小：8bits

// 压缩列表头大小，包括zlbytes、zltail和zllen所占用的大小：32 bits * 2 + 16 bits #define ZIPLIST_HEADER_SIZE (sizeof(uint32_t)*2+sizeof(uint16_t)) // 压缩列表结尾大小：8bits #define ZIPLIST_END_SIZE (sizeof(uint8_t)) // 列表结尾标记 #define ZIP_END 255 unsigned char *ziplistNew(void) { // 计算需要分配的内存大小 unsigned int bytes = ZIPLIST_HEADER_SIZE+ZIPLIST_END_SIZE; // 分配内存 unsigned char *zl = zmalloc(bytes); ZIPLIST_BYTES(zl) = intrev32ifbe(bytes); ZIPLIST_TAIL_OFFSET(zl) = intrev32ifbe(ZIPLIST_HEADER_SIZE); ZIPLIST_LENGTH(zl) = 0; // 将内存空间的最后一个字节标记为列表结尾 zl[bytes-1] = ZIP_END; return zl; }

所以在创建之后，内存布局如下，此时压缩列表中还没有节点：

之后如果如果需要添加节点，会进行移动，为新节点的插入腾出空间，所以还是占用的连续的空间：

压缩列表节点

压缩列表的节点可以存储字符串或者整数类型的值，为了节省内存，它采用了变长的编码方式，压缩列表的节点的结构定义如下：

typedef struct zlentry { unsigned int prevrawlensize; /* 前一个节点长度编码所需要的字节数*/ unsigned int prevrawlen; /* 前一个节点的长度（占用的字节数）*/ unsigned int lensize; /* 当前节点长度编码所需要的字节数*/ unsigned int len; /* 当前节点的长度（占用的字节数）*/ unsigned int headersize; /* header的大小，headersize = prevrawlensize + lensize. */ unsigned char encoding; /* 记录了数据的类型和数据长度 */ unsigned char *p; /* 指向数据的指针 */ } zlentry;

prevrawlen：存储前一个节点的长度（占用的字节数），这样如果从后向前遍历，只需要当前节点的起始地址减去长度的偏移量prevrawlen就可以定位到上一个节点的位置，prevrawlen的长度可以是1字节或者5字节：

• 如果前一项节点的长度小于254字节，那么prevrawlen的长度是1字节。
• 如果前一项节点的长度大于254字节，那么prevrawlen的长度是5字节，其中第一个字节会被设置为0xFE（十进制254），之后的四个字节用于保存前一个节点的长度。

为什么没有255字节？

因为255用来标记为压缩列表的结尾。

/* 节点编码所需要的字节数 */ unsigned int zipStorePrevEntryLength(unsigned char *p, unsigned int len) { if (p == NULL) { return (len < ZIP_BIG_PREVLEN) ? 1 : sizeof(uint32_t) + 1; } else { // 判断长度是否小于254 if (len < ZIP_BIG_PREVLEN) { p[0] = len; // 使用1个字节 return 1; } else { return zipStorePrevEntryLengthLarge(p,len); } } } // 节点编码所需要的字节数 int zipStorePrevEntryLengthLarge(unsigned char *p, unsigned int len) { uint32_t u32; if (p != NULL) { // 将prevrawlen的第1个字节设置为254 p[0] = ZIP_BIG_PREVLEN; u32 = len; memcpy(p+1,&u32,sizeof(u32)); memrev32ifbe(p+1); } // 使用5个字节 return 1 + sizeof(uint32_t); }

encoding：记录了节点的数据类型和内容的长度，因为压缩列表可以存储字符串或者整型，所以有以下两种情况：

1. 存储内容为字符串

   C语言存储字符串底层使用的是字节数组，当内容为字符串时分为三种情况，encoding分别占用1字节、2字节、5字节，encoding占用字节大小的不同，代表存储不同长度的字节数组。

编码 编码长度 数据类型 00xxxxxx 占用1个字节，也就是8bits 长度小于等于63(2^6 - 1)字节的字节数组 01xxxxxx xxxxxxxx 占用2个字节，也就是16bits 长度小于等于16383(2^14 - 1)字节的字节数组 10xxxxxx xxxxxxxx xxxxxxxx xxxxxxxx xxxxxxxx 占用5个字节，40bits 长度小于等于4294967295(2^32 - 1)字节的字节数组

2. 存储内容为整数

存储内容为整数时，encoding占用1个字节，最高位是11开头，后六位代表整数值的长度，其中当编码为1111xxxx时情况比较特殊，

后四位的值在0001和1101之间，此时直接代表数据的内容，是0到12之间的一个数字，并不是数据长度，因为它代表了数据内容，所以也不需要额外的空间存储数据内容。

编码 编码长度 数据类型 11000000 1个字节 int16_t类型的整数 11010000 1个字节 uint32_t类型的整数 11100000 1个字节 uint64_t类型的整数 11110000 1个字节 24位有符号整数 11111110 1个字节 8位有符号整数 1111xxxx 1个字节 特殊情况，后四位的值在0001和1101之间，此时代表的是数据内容，并不是数据长度

zipStoreEntryEncoding

// 节点编码所需字节数判断 unsigned int zipStoreEntryEncoding(unsigned char *p, unsigned char encoding, unsigned int rawlen) { unsigned char len = 1, buf[5]; // 如果是字符串 if (ZIP_IS_STR(encoding)) { /* 根据字符串的长度判断使用几个字节数 */ if (rawlen <= 0x3f) { // 小于等于63字节 if (!p) return len; buf[0] = ZIP_STR_06B | rawlen; } else if (rawlen <= 0x3fff) { // 小于等于16383字节 len += 1; // 使用2个字节 if (!p) return len; buf[0] = ZIP_STR_14B | ((rawlen >> 8) & 0x3f); buf[1] = rawlen & 0xff; } else { // 字符串长度大于16383字节 len += 4; // 使用5个字节 if (!p) return len; buf[0] = ZIP_STR_32B; buf[1] = (rawlen >> 24) & 0xff; buf[2] = (rawlen >> 16) & 0xff; buf[3] = (rawlen >> 8) & 0xff; buf[4] = rawlen & 0xff; } } else { // 如果是整数，使用1个字节 if (!p) return len; buf[0] = encoding; } /* 保存长度 */ memcpy(p,buf,len); return len; } 节点的插入

// 添加节点 // zl:指向压缩列表的指针 // s:数据内容 // slen：数据的长度 // where:在哪个位置添加 // 调用例子：zl = ziplistPush(zl, (unsigned char*)"foo", 3, ZIPLIST_TAIL); unsigned char *ziplistPush(unsigned char *zl, unsigned char *s, unsigned int slen, int where) { unsigned char *p; // 判断是在头部或者尾部进行添加 p = (where == ZIPLIST_HEAD) ? ZIPLIST_ENTRY_HEAD(zl) : ZIPLIST_ENTRY_END(zl); // 插入节点 return __ziplistInsert(zl,p,s,slen); } // 插入节点 // zl:指向压缩列表的指针 // p:添加的位置 // s：数据内容 // slen：数据的长度 unsigned char *__ziplistInsert(unsigned char *zl, unsigned char *p, unsigned char *s, unsigned int slen) { size_t curlen = intrev32ifbe(ZIPLIST_BYTES(zl)), reqlen, newlen; unsigned int prevlensize, prevlen = 0; size_t offset; int nextdiff = 0; unsigned char encoding = 0; long long value = 123456789; zlentry tail; // 判断要添加的位置是否是结尾处 if (p[0] != ZIP_END) {// 如果不是尾部 // 计算前一个节点的长度prevlen ZIP_DECODE_PREVLEN(p, prevlensize, prevlen); } else { // 如果是在尾部 unsigned char *ptail = ZIPLIST_ENTRY_TAIL(zl); if (ptail[0] != ZIP_END) { // 计算前一个节点的长度 prevlen = zipRawEntryLengthSafe(zl, curlen, ptail); } } // 判断节点是否可以被Encoding if (zipTryEncoding(s,slen,&value,&encoding)) { // 计算将字符串转换为整数后的长度 reqlen = zipIntSize(encoding); } else { // 直接使用原始长度 reqlen = slen; } // reqlen用来保存当前节点所占用的长度 // 加上前一个节点编码所需要的字节数 reqlen += zipStorePrevEntryLength(NULL,prevlen); // 加上当前节点编码所需要的字节数 reqlen += zipStoreEntryEncoding(NULL,encoding,slen); /* 这里用于判断节点加入的时候，后面的节点prevrawlen的字节数是否可以满足要插入节点的长度*/ int forcelarge = 0; nextdiff = (p[0] != ZIP_END) ? zipPrevLenByteDiff(p,reqlen) : 0; if (nextdiff == -4 && reqlen < 4) { nextdiff = 0; forcelarge = 1; } offset = p-zl; newlen = curlen+reqlen+nextdiff; // 调整压缩列表的长度 zl = ziplistResize(zl,newlen); p = zl+offset; // 如果p不指向链表结尾，说明新加入的节点不是最后一个 if (p[0] != ZIP_END) { /* 将p指向的节点和它之后的节点向后移动，为新节点腾出空间*/ memmove(p+reqlen,p-nextdiff,curlen-offset-1+nextdiff); /* 当前节点的长度编码后存储到后一个节点的prevrawlen*/ if (forcelarge) zipStorePrevEntryLengthLarge(p+reqlen,reqlen); else zipStorePrevEntryLength(p+reqlen,reqlen); /* 更新结尾的OFFSET */ ZIPLIST_TAIL_OFFSET(zl) = intrev32ifbe(intrev32ifbe(ZIPLIST_TAIL_OFFSET(zl))+reqlen); assert(zipEntrySafe(zl, newlen, p+reqlen, &tail, 1)); if (p[reqlen+tail.headersize+tail.len] != ZIP_END) { ZIPLIST_TAIL_OFFSET(zl) = intrev32ifbe(intrev32ifbe(ZIPLIST_TAIL_OFFSET(zl))+nextdiff); } } else { /* 新加入的节点是列表的最后一个节点时 */ ZIPLIST_TAIL_OFFSET(zl) = intrev32ifbe(p-zl); } /* 这里判断是否需要连锁更新 */ if (nextdiff != 0) { offset = p-zl; zl = __ziplistCascadeUpdate(zl,p+reqlen); p = zl+offset; } /* 插入节点*/ p += zipStorePrevEntryLength(p,prevlen); p += zipStoreEntryEncoding(p,encoding,slen); if (ZIP_IS_STR(encoding)) { memcpy(p,s,slen); } else { zipSaveInteger(p,value,encoding); } // 修改压缩列表节点的数量 ZIPLIST_INCR_LENGTH(zl,1); return zl; } 连锁更新

因为压缩列表中每个节点记录了前一个节点的长度：

• 如果前一项节点的长度小于254字节，那么prevrawlen的长度是1字节。
• 如果前一项节点的长度大于254字节，那么prevrawlen的长度是5字节，其中第一个字节会被设置为0xFE（十进制154），之后的四个字节用于保存前一个节点的长度。

假设有一种情况，一个压缩列表中，存储了多个长度是253字节的节点，因为节点的长度都在254字节以内，所以每个节点的prevrawlen只需要1个字节去存储长度的值：

此时在列表的头部需要新增加一个节点，并且节点的长度大于254，这个时候原先的头结点entry1 prevrawlen使用1字节已经不能满足当前的情况了，必须要使用5字节存储，因此entry1的prevrawlen变成了5字节，entry1的长度也会跟着增加4个字节，已经超过了254字节，因为大于254就需要使用5个字节存储，所以entry2的prevrawlen也需要改变为5字节，后面的以此类推，引发了连锁更新，这种情况称之为连锁更新：

总结

（1）Redis压缩列表使用了一块连续的内存，来节约内存空间。

（2）压缩列表的节点可以存储字符串或者整数类型的值，它采用了变长的编码方式，根据数据类型的不同以及数据长度的不同，选择不同的编码方式，每种编码占用的字节大小不同，以此来节约内存。

（3）压缩列表的每个节点中存储了前一个节点的字节长度，如果知道某个节点的地址，可以使用地址减去字节长度定位到上一个节点，不过新增节点的时候，由于前一个节点的长度大于254使用5个字节，小于254使用1个字节存储，在一些极端的情况下由于长度的变化会引起连锁更新。

参考

黄健宏《Redis设计与实现》

极客时间 - Redis源码剖析与实战(蒋德钧)

Redis内部数据结构详解(4)——ziplist

Redis-压缩表-__ziplistInsert详解

图解Redis之数据结构篇——压缩列表

Redis版本：redis-6.2.5
