VM系列振弦采集模块信号检测与采样

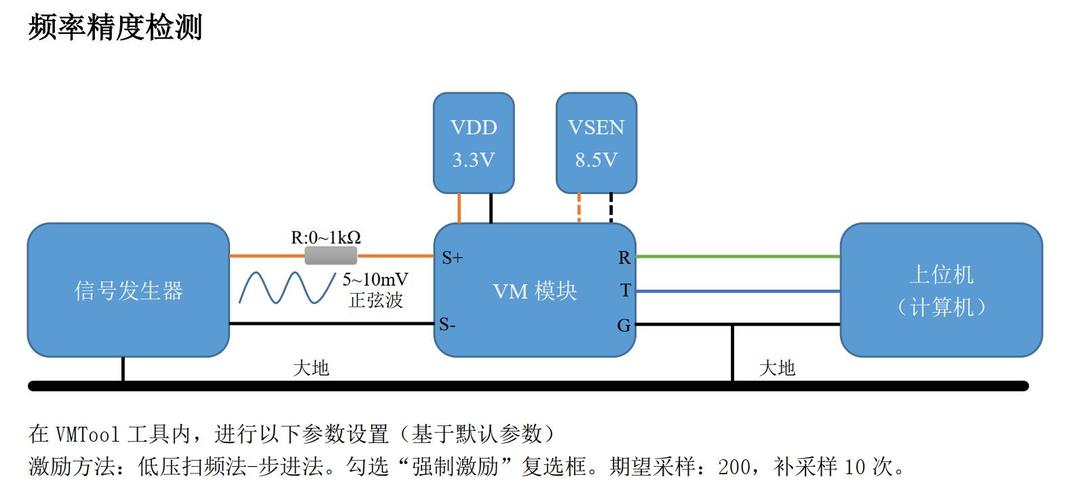

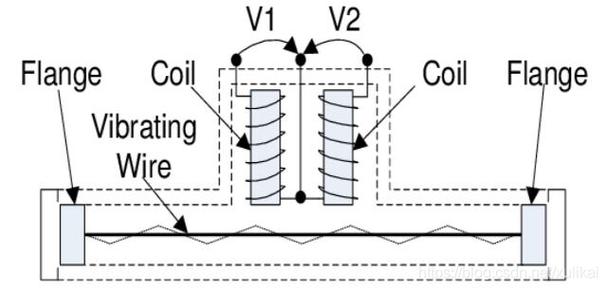

VMXXX 内部有振弦传感器的信号检测、 有效性检测机制， 仅信号幅值位于预设的合理区间时，才会进行数据采样， 当完成足够数量的样本采样后立即进行信号质量分析计算，得到频率、频模值及多个信号质量表征值更新于对应的只读寄存器内，读取这些寄存器值，即可得到当前测量结果数据和信号质量。 有两个事件可使模块终止（或完成）数据采样， 一为采集到了 RD_COUNT.[8:0]指定数量的样本， 二为采样时长超时 RD_COUNT.[15:9]（ 默认为 1000mS）。

信号幅值限制寄存器 SIG_TH（ 0x1E） 位 符号 值 描述 默认值 bit15:8 0~100 信号幅值上限，单位： % 100 bit7:0 0~100 信号幅值下限，单位： % 0

在信号采样过程中， 每个信号发生时均会检测当前信号的幅值，当信号幅值大小位于 SIG_TH规定的上下限之间时，才会被采样。 SIG_TH 的默认值为 0x6400， 即上限为 100%，下限为 0%，所有数据均认为是“ 有效” 的。
