9.1问题描述

今天有网友问，这个工作流设计器能不能生成对应的图片呢？我想不出生成图片能有什么作用，如果想用图片，我们大可以使用拷屏的方法保存到画图中，然后再保存在系统文件夹。不过作为一种尝试，不妨去试着去实现这个功能。

9.2遇到的困难

动态生成图片，首先想到的就是使用System.Drawring相关的类，但在silverlight中并没有提供对System.Drawring的支持，网上查了一下，得到的答案是微软并没有打算在silverlight中提供对System.Drawring的支持。

另外，在silverlight中无法直接进行文件的保存操作。

这些困难都说明，要想在silverlight中直接生成图片并保存，目前是不可行的。

9.3解决方法

虽然我们不能直接在silverlight中生成图片保存，但我们的目的的生成图片，至于在什么地方生成图片，并没有固定的要求。我们知道，在asp.net中，我们经常使用System.Drawring相关类在动态生成图片，这个方法提醒我们，可以将生成图片的方法延迟到后台的服务中，然后访问后台生成的图片即可。用下面的图片来表示整个流程。

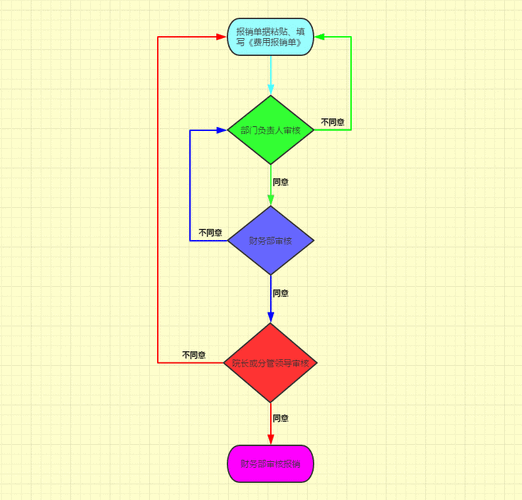

上面是一个理想的执行过程，但是在实际应用中发现有疑点问题，就是在生成图片后回调silverlight的函数中无法打开一个新的网页。只能把打开网页的代码放在按钮点击事件中，不过这对用户来说没有任何影响，只不过我们需要多做一点工作而已。在下面的代码中体现了这一点不同。

9.3.1 建立webservices文件

建立一个webservice文件，命名为createPic.asmx，在后台代码中根据传入的流程图xml描述文件动态生成图片。对应的框架代码如下：

Code
usingSystem;
usingSystem.Collections.Generic;
usingSystem.Web;
usingSystem.Web.Services;
usingSystem.IO;
usingSystem.Reflection;

usingSystem.Drawing;
usingSystem.Drawing.Drawing2D;
usingSystem.Drawing.Text;


namespaceShareDesigner.Web
{
///<summary>
///SummarydescriptionforCreatePic
///</summary>
[WebService(Namespace="tempuri.org/")]
[WebServiceBinding(ConformsTo=WsiProfiles.BasicProfile1_1)]
[System.ComponentModel.ToolboxItem(false)]
//ToallowthisWebServicetobecalledfromscript,usingASP.NETAJAX,uncommentthefollowingline.
//[System.Web.Script.Services.ScriptService]
publicclassCreatePic:System.Web.Services.WebService
{

publicclassRulePicture
{
publicvoidDrawingPic(Graphicsgr){}
}
publicclassActivityPicture
{
publicvoidDrawingPic(Graphicsgr){}
}
publicclassContainerPicture
{
publicvoidParseWorkFlowXML(stringxmlString)
{
}
int_width=400;
publicintWidth{get{return_width;}}
int_height=200;
publicintHeight{get{return_height;}}
List<RulePicture>_rulePictureCollection;
publicList<RulePicture>RulePictureCollection
{
get
{
if(_rulePictureCollection==null)
_rulePictureCollection=newList<RulePicture>();
return_rulePictureCollection;
}
}
List<ActivityPicture>_activityPictureCollection;
publicList<ActivityPicture>ActivityPictureCollection
{
get
{
if(_activityPictureCollection==null)
_activityPictureCollection=newList<ActivityPicture>();
return_activityPictureCollection;
}
}
}

[WebMethod]
publicvoidCreatePicture(stringpictureName,stringxml)
{

ContainerPicturecon=newContainerPicture();
con.ParseWorkFlowXML(xml);

Bitmappg=newBitmap(con.Width,con.Height);


Graphicsgr=Graphics.FromImage(pg);


for(inti=0;i<con.RulePictureCollection.Count;i++)
{
con.RulePictureCollection[i].DrawingPic(gr);
}
for(inti=0;i<con.ActivityPictureCollection.Count;i++)
{
con.ActivityPictureCollection[i].DrawingPic(gr);
}



Fontfn=newFont("@宋体",12);
SolidBrushsolidBlack=newSolidBrush(Color.Red);
gr.DrawString(pictureName,fn,solidBlack,(int)(pg.Width*0.1),(int)(pg.Height*0.1));


MemoryStreamstream=newMemoryStream();
pg.Save(Server.MapPath("~/picture/"+pictureName+".png"),System.Drawing.Imaging.ImageFormat.Png);


}
}
}

9.3.2 添加webservice引用

具体方法请参考kb.cnblogs.com/page/42888/?page=1

在流程容器页面Container.xaml添加一个按钮，在按钮事件中编写访问生成图片的代码，同时开发一个页面浏览生成的图片，代码如下所示，请注意其中的注释内容，另外，如果我们将项目部署到服务器上给客户用，那么需要修改动态设定服务路径，在下面的代码中有所体现。

Code
stringpicName="";
//连接创建图片服务，打开新的窗口访问图片
privatevoidbtnCreatePicture_Click(objectsender,RoutedEventArgse)
{
picName=Guid.NewGuid().ToString();

System.ServiceModel.BasicHttpBindingbind=newSystem.ServiceModel.BasicHttpBinding();
System.ServiceModel.EndpointAddressendpoint=newSystem.ServiceModel.EndpointAddress(
newUri(System.Windows.Browser.HtmlPage.Document.DocumentUri,"createpic.asmx"),null);
CreatePicture.CreatePicSoapClientclient=newShareidea.Web.UI.Control.Workflow.Designer.CreatePicture.CreatePicSoapClient(bind,endpoint);

client.CreatePictureCompleted+=newEventHandler<System.ComponentModel.AsyncCompletedEventArgs>(client_CreatePictureCompleted);
client.CreatePictureAsync(picName,ToXmlString());

Uriurl=newUri(System.Windows.Browser.HtmlPage.Document.DocumentUri,"picture.aspx?name="+picName);
System.Windows.Browser.HtmlPage.PopupWindow(url,"_blank",null);

}

voidclient_CreatePictureCompleted(objectsender,System.ComponentModel.AsyncCompletedEventArgse)
{
//下面这段代码无法弹出新的窗口，只能上面的方法中才能执行

//Uriurl=newUri(System.Windows.Browser.HtmlPage.Document.DocumentUri,"picture.aspx?name="+picName);
//System.Windows.Browser.HtmlPage.PopupWindow(url,"_blank",null);

}

9.3.3 建立图片显示页面

建立一个picture.aspx。这个文件接受一个参数pictureName,接受上一部的文件名称。根据参数检查是否存在这样的文件，如果存在，则将内容发送到客户端，如果不存在，那么显示一个错误消息，代入如下所示：

Code
protectedvoidPage_Load(objectsender,EventArgse)
{
stringfileName="";
if(Page.Request.QueryString["name"]!=null)
fileName=Page.Request.QueryString["name"].ToString();

stringfilePath=Server.MapPath("~/picture/"+fileName+".png");
FileInfoinfo=null;
longsize=0;
info=newFileInfo(filePath);
intseconds=0;
while(!info.Exists&&seconds<5)
{
info=newFileInfo(filePath);
System.Threading.Thread.Sleep(1000);
seconds++;
}
if(info.Exists)
{
size=info.Length;

Response.ClearContent();
Response.ContentType="image/png";
Response.WriteFile(filePath,0,size);
Response.End();
}
Response.Write("您请求的图片不存在!");

}

到现在为止，一个动态生成流程图图片的框架就完成了，因为还没有编写具体的活动和规则的图片生成方法，所以只是生成一个显示文件名称的图片。下一章将具体完成生成图片的代码。

========================================================
