TOGAF框架下，如何绘制应用程序通信图？

本文共计1271个文字，预计阅读时间需要6分钟。

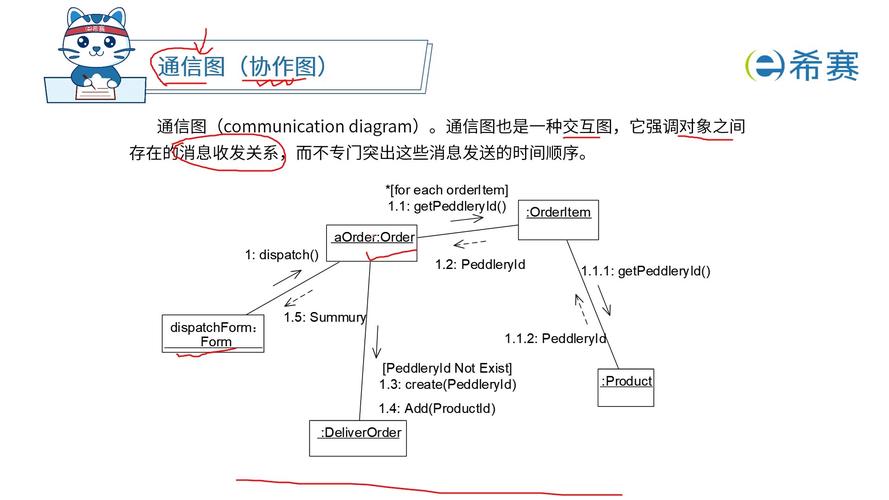

应用软件通信图的目标是描述与应用程序模型实体中应用软件之间的所有相关模型和映射。它显示了应用程序组件及其之间的接口。在适当的情况下，接口可以与数据实体相关联。

应用程序通信图的目的是描述与元模型实体中应用程序之间通信相关的所有模型和映射。它显示应用程序组件和组件之间的接口。在适当的情况下，接口可以与数据实体相关联。在适当的情况下，应用程序可以与业务服务相关联。通信应该是逻辑的，并且应该只显示与架构相关的中介技术。

提示：使用应用程序组件尽可能多地呈现面向SOA的体系结构。存在不同类型的应用程序组件，允许将它们结构化为层。应用程序组件主要有GUI（交互）、流程和实体。由于遗留系统或外部应用程序，应用程序体系结构可能是混合的。”“应用程序”或“数据库”组件可用于此目的，并且可以与面向SOA的服务组件混合使用。应用程序组件通过所需或提供的服务进行连接，这些服务通过连接器连接。提供/需要的服务由通常在别处建模的IS服务类型化。

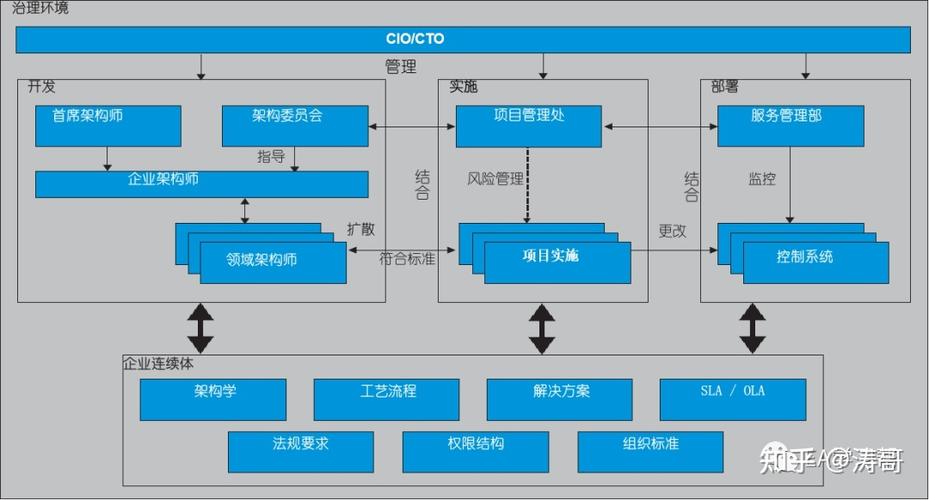

应用程序通信图呈现的要么是已经存在的应用程序地图，要么是未来情况的逻辑架构。鼓励使用SOA类型的架构。这种类型的架构基于面向服务的应用程序组件。如果体系结构是混合的，则可以显示（非SOA）应用程序、存储库和新的SOA架构部分的组合。

在面向SOA的体系结构中，建议根据服务应用程序组件的性质和级别对其进行结构化：专用于交互的组件（GUI、WEB）、专用于流程执行的组件以及最稳定的实体组件。
