数据库ER图是用来做什么的详细解释？
- 内容介绍
- 文章标签
- 相关推荐

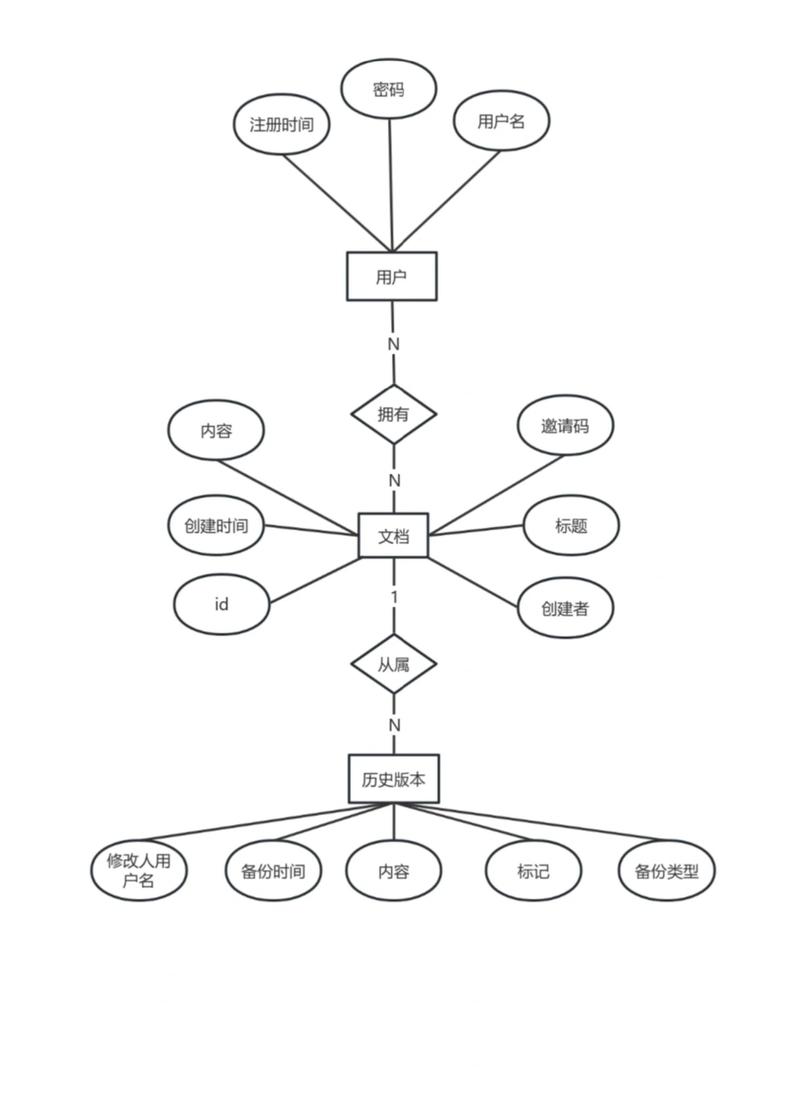

数据库ER图是一种可视化工具。用于描述数据库中实体、属性还有它们之间的关系。它在比如整个数据库生命周期中扮演着少不了的角色。帮助团队快速理解，还有设计，再有开发，另外维护和调整数据结构。
ER图把业务概念转化为图形化模型： - 实体代表现实世界中的对象，例如“客户”“订单”。- 属性实体的特征，如客户姓名、订单金额。- 关系实体间的关联，如“客户下单”。这些元素通过连线与符号清晰展示。既可以满足技术人员，也能让非技术同事一眼明白。
2️⃣ ER图的四大主要用途
A. 设计阶段 – 建立清晰的概念模型
在业务需求收集之后使用ER图抽象出实体、属性及其约束，形成统一的业务模型。再看这样可以，
- 避免冗余：直观看到哪些字段可能重复出现。从而提前消除冗余，
- 保障一致性：明确主键/外键约束，确保数据完整性。
- Sprint 预估：可视化结构让项目经理更准确评估实现难度。
B. 开发阶段 – 指导编码与测试
ER图直接映射到数据库表结构，开发者可以根据它快速生成：
- DML 与 DDL 代码：E‑R 模型 → 表结构 → SQL 脚本。
- 查询调整提示：KPI 与索引建议，通过观察连线判断潜在 JOIN 成本。
- E‑2E 测试场景：Mimic real-world interactions，验证业务流程正确性。
C. 维护 & 调整 – 快速定位性能瓶颈与数据异常
# 痛点：查询慢、数据异常频发 # 方法：利用 ER 图分析冗余关系与不必要的关联
- * 冗余检查*：如果两个表通过多条方法关联，可考虑合并或拆分。
- * 索引规划*：关注频繁联接字段，为其创建合适索引。
- * 数据一致性*：通过查看主外键连线快速发现缺失或错误的数据行。怎么说呢，
D. 文档化 & 沟通 – 一张图说清楚所有人都能读懂
- **对内**：帮助新同事迅速上手；怎么说呢，- **对外**：向业务方说明程序架构； - **跨团队**：保持开发者、DBA 与业务分析师的一致认知。
3️⃣ 使用者痛点 & 对策建议
A. “关系太多，我看不懂！”——视觉拥堵问题
痛点： 大型程序往往包含数十个实体，连线交错导致“信息过载”。
对策： 采用层级拆分或模块化视图，每次聚焦一个子域； 使用颜色编码区分不同关系类型； 配合注释和说明文件进一步阐释细节。
B. “查询慢，我不知道是哪里出问题”——性能诊断难题
痛点： 传统日志无法直观映射到实际表结构。
对策： 将 ER 图与执行计划结合，在热点方法上标记 “热点” 或 “慢查询”；其实，利用自动生成报告工具将性能指标嵌入 ER 图边框。实现“一目了然”，
C. “改动后容易破坏已有功能”——变更管理风险高昂
痛点： 手工修改表结构时容易忽略依赖关系。不过，
对策： 采用版本控制 + 自动脚本生成；每次修改前先更新 ER 图，再用差异比较工具确认变更范围；配合回滚策略和自动化回归测试，降低人为失误率。
D. “团队成员之间总是沟通不畅”——信息孤岛现象严重
痛点： 技术人员偏重代码细节，业务方关注整体流程。
对策： 将 ER 图嵌入共享知识库，并配以可交互式演示。定期举行“Model Review”会议。让每个角色参与讨论，共同维护最新模型版本。
4️⃣ 小结 & 行动要点 🚀
- E‑R 图不是“装饰”，而是决策支持主要工具。
- Create a master diagram for overall view. .
- Add metadata next to each entity. .
- Liaise with DBA to align indexes and constraints. .
- Tune performance by marking high‑traffic paths. .
