数据库ER图中具体图形代表什么含义？

在数据库设计过程中，E‑R 图是最直观、最常用的工具之一。只是很多人仍然对其中各种符号感到困惑——到底哪个符号代表实体？属性又该如何标注，这正是我们

1️⃣ ER 图基础元素

E‑R 图主要由三类基本成分构成：

• 实体 – 实际世界中的对象或概念。
• 关系 – 描述实体之间的关联。
• 属性 – 用来描述实体或关系特征的数据字段。

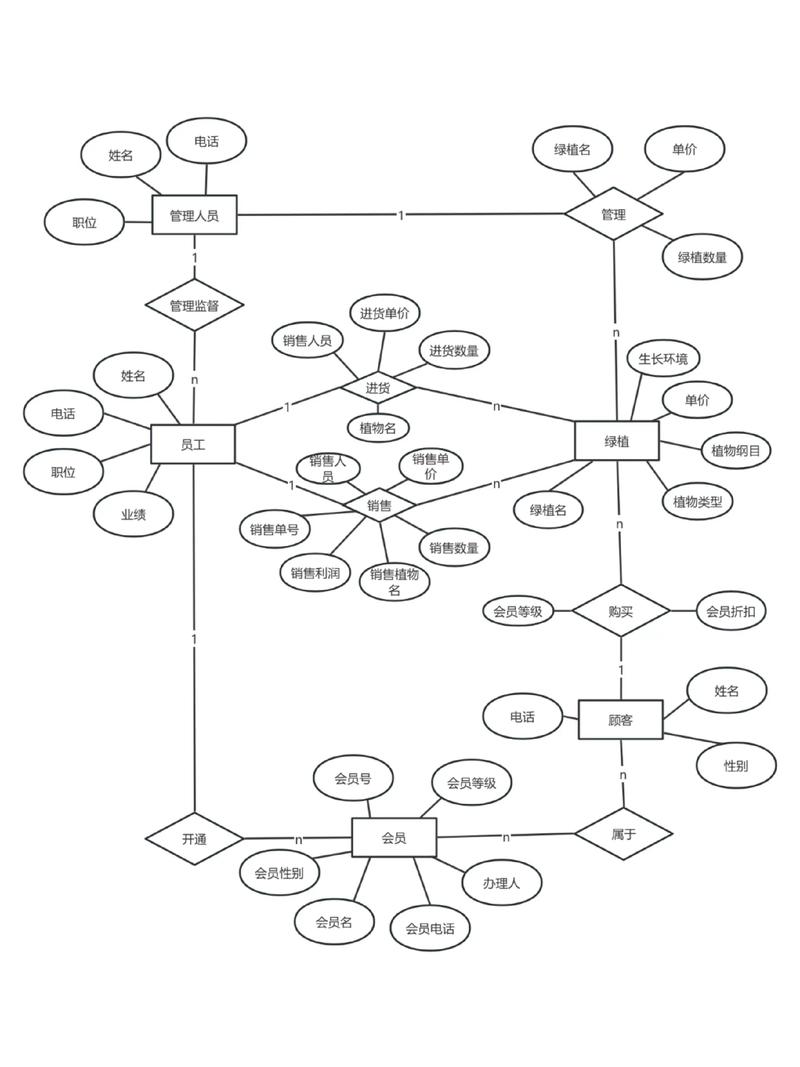

2️⃣ 每个图形对应的具体含义

a) 矩形 —— 实体

矩形框内部写上实体名称。例如 学生,课程,或者 订单。它代表数据库中的一张表，

b) 椭圆 —— 属性

椭圆内写属性名。如 姓名,年龄,或者 价格。与对应实体通过直线连接，

c) 菱形 —— 关系

菱形内部写上关系名称，如 选修,授课。或者 包含

d) 下划线属性 —— 主键 痛点说明的观点是，

• "为什么主键需要下划线？"
• 至于答案。下划线清晰标识该字段在表中唯一性，是数据库约束的关键视觉提示；没有它，查询时很容易忽略唯一索引导致数据重复。
