本文共计1158个文字，预计阅读时间需要5分钟。
SDRAM/DDR的寻址方式如下：为了读取特定单元的数据，寻址时需先确定是哪个bank，然后在所选bank中进行列寻址。在实际工作中，bank的地址与相应行地址是对应的。
SDRAMDDR是怎么寻址的？为了读取特定单元格的数据，在寻址时要首先确定是哪一个bank，然后在这个选定的bank中进行行列的寻址。在实际工作中，bank的地址与相应的行地址是同SDRAM/DDR是怎么寻址的？

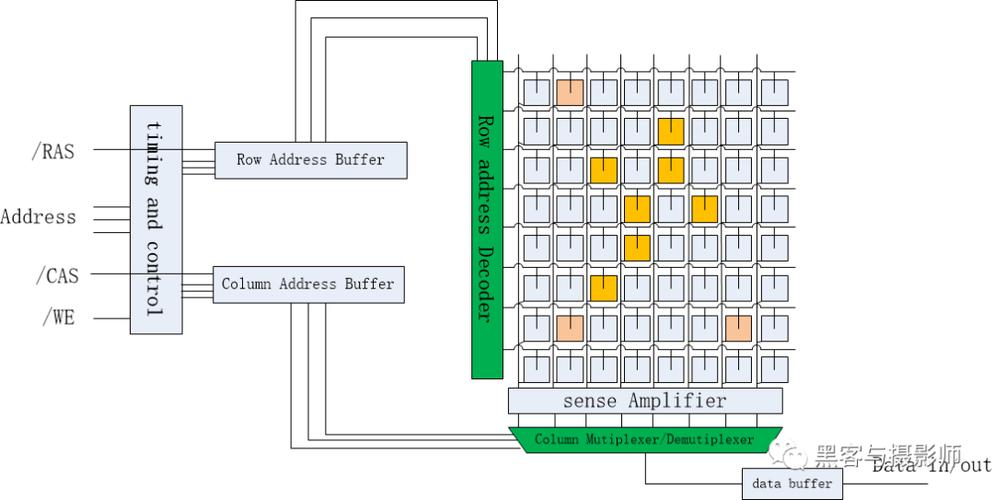

为了读取特定单元格的数据，在寻址时要首先确定是哪一个bank，然后在这个选定的bank中进行行列的寻址。在实际工作中，bank的地址与相应的行地址是同时发出的，此时这个命令称之为"行有效"或者“行激活”。在此之后，发送列地址寻址命令和具体的操作命令（读或写），这两个命令也是同时发送的。行列地址是可以复用的，一般来说DDR芯片的地址线为A0~A15，低地址线会被行列复用。以K4B4G1646B 4Gbit 256MB x 16bit内存芯片为例，A0~A14用做行地址，A0~A9用做列地址，这款芯片同时含有B0~B2用来选择bank。
在实际工作中，Bank地址与相应的行地址是同时发出的，此时这个命令称之为“行激活”（Row Active）。在此之后，将发送列地址寻址命令与具体的操作命令（是读还是写），这两个命令也是同时发出的，所以一般都会以“读/写命令”来表示列寻址。根据相关的标准，从行有效到读/写命令发出之间的间隔被定义为tRCD，即RAS to CAS Delay（RAS至CAS延迟，RAS就是行地址选通脉冲，CAS就是列地址选通脉冲），我们可以理解为行选通周期。
