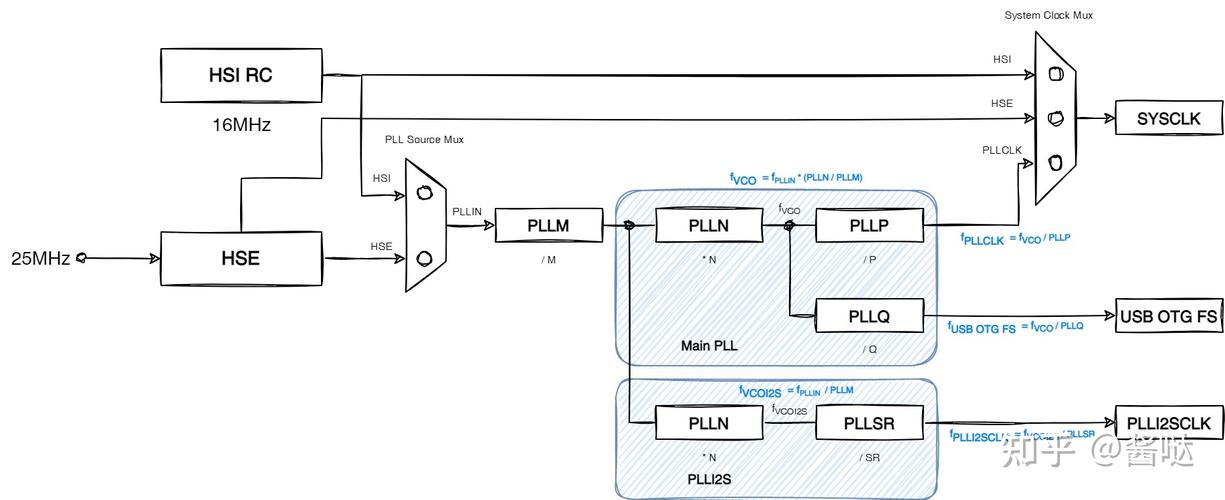

一、理解RCC与时钟树

RCC 即Reset and Clock Control ，意思是复位和时钟控制器，它负责单片机的复位以及时钟的配置。

---

1.复位

STM32F10xxx支持三种复位形式，分别为系统复位、电源复位和备份区域复位。

（1）系统复位

当发生以下任一事件时，产生一个系统复位：
 1. NRST引脚上的低电平(外部复位)
 2. 窗口看门狗计数终止(WWDG复位)
 3. 独立看门狗计数终止(IWDG复位)
 4. 软件复位(SW复位)
 5. 低功耗管理复位

除了时钟控制器的RCC_CSR寄存器中的复位标志位和备份区域中的寄存器以外，系统
复位将复位所有寄存器至它们的复位状态。

（2）电源复位

当以下事件中之一发生时，产生电源复位：
 1. 上电/掉电复位(POR/PDR复位)
 2. 从待机模式中返回

电源复位将复位除了备份区域外的所有寄存器。

（3）备份域复位

当以下事件中之一发生时，产生备份区域复位。
 1. 软件复位，备份区域复位可由设置备份域控制寄存器 (RCC_BDCR)中的BDRST位产生。
