RCC与时钟树+RCC+即R+eset+and+Clock+Control，意指复位和时钟控制，负责单片机的复位以及时钟的配置。1. RCC+STM32F10xxx+支持三种复位形式，分别为+系统复位+、+电源复位+。
一、理解RCC与时钟树RCC 即Reset and Clock Control ，意思是复位和时钟控制器，它负责单片机的复位以及时钟的配置。
1.复位
STM32F10xxx支持三种复位形式，分别为系统复位、电源复位和备份区域复位。
（1）系统复位当发生以下任一事件时，产生一个系统复位：
1. NRST引脚上的低电平(外部复位)
2. 窗口看门狗计数终止(WWDG复位)
3. 独立看门狗计数终止(IWDG复位)
4. 软件复位(SW复位)
5. 低功耗管理复位
除了时钟控制器的RCC_CSR寄存器中的复位标志位和备份区域中的寄存器以外，系统
复位将复位所有寄存器至它们的复位状态。
当以下事件中之一发生时，产生电源复位：
1. 上电/掉电复位(POR/PDR复位)
2. 从待机模式中返回
电源复位将复位除了备份区域外的所有寄存器。
（3）备份域复位当以下事件中之一发生时，产生备份区域复位。
1. 软件复位，备份区域复位可由设置备份域控制寄存器 (RCC_BDCR)中的BDRST位产生。
2. 在VDD和VBAT两者掉电的前提下， VDD或VBAT上电将引发备份区域复位。
备份区域拥有两个专门的复位，它们只影响备份区域。
2.时钟时钟系统为硬件系统的各个模块提供时钟信号，就像人的脉搏心跳一样不可或缺，而STM32的结构较为复杂，不同的硬件可能对时钟信号有不同的要求，因此在系统中设置多个振荡器，分别提供时钟信号，实际中经常从一个主振荡器开始，经过多次的倍频、分频、锁相环等电路，生成每个模块的时钟信号。

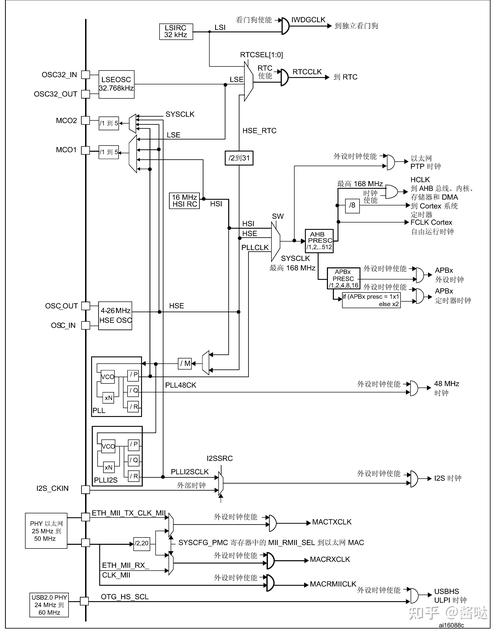

下图为单片机的时钟树，它描述了整个系统从振荡器到各个模块的时钟信号通路。
这个图初看可能会觉得比较复杂，但只要抓住核心，也就容易了，其核心就是图中标号4的部分，SYSCLK系统时钟。
我们可以把时钟树以SYSCLK为界限分为左右两部分，左边是驱动SYSCLK所需的振荡器输入、分频、锁相环倍频等过程，而右边是SYSCLK提供给总线以及各个外设的时钟信号通路。
左边：
有三种不同的时钟源可被用来驱动系统时钟(SYSCLK)：HSI振荡器时钟、HSE振荡器时钟 和 PLL时钟。
PLL时钟是Phase Lock Loop时钟即“锁相环时钟”的简称，它利用外部输入的参考信号控制环路内部振荡信号的频率和相位，故可以实现外部控制倍频的效果。
PLL锁相环时钟被三种时钟源其中之一驱动，分别是HSI/2 、HSE 和 HSE/2。
右边：
由图中5、6、7三个预分频器控制HCLK、PCLK1和PCLK2的时钟频率，其中HCLK1最大只能达到36M，而HCLK2可以达到72M。
由HLK、PCLK1、PCLK2这三个总线时钟，经过分频和倍频产生其他外设需要的时钟频率。
其他：
LSE、LSI用来产生RTC实时时钟 和 IWDG独立看门狗时钟。
由PLLCLK/2、HSI、HSE、SYSCLK这四个其中之一，可以向单片机外部输出MCO时钟信号，对应单片机PA8引脚。
二、探究系统的初始化时钟配置函数在启动文件“startup_stm32f10x_hd.s”中，有这样一段汇编代码，当系统复位时执行，效果是初始化系统的时钟，并运行__main这段代码，最终执行我们写的main函数。
; Reset handler
Reset_Handler PROC
EXPORT Reset_Handler [WEAK]
IMPORT __main
IMPORT SystemInit
LDR R0, =SystemInit
BLX R0
LDR R0, =__main
BX R0
ENDP
说一个题外话：
__main和main是完全两个不同的函数，并且你无法找到__main代码，因为这个是编译器自动创建的。
查看MDK的文档，会发现有这么一句说明：It is automatically created by the linker when it sees a definition of main()，意思是当编译器发现定义了main函数，那么就会自动创建__main。
我们这里关注SystemInit这个函数，它初始化了系统的时钟配置，对函数go to definition后发现该函数定义在“system_stm32f10x.c”中，其函数内容如下。
启动文件中调用的的系统初始化函数
/**
* @brief Setup the microcontroller system
* Initialize the Embedded Flash Interface, the PLL and update the
* SystemCoreClock variable.
* @note This function should be used only after reset.
* @param None
* @retval None
*/
void SystemInit (void)
{
/* Reset the RCC clock configuration to the default reset state(for debug purpose) */
/* Set HSION bit */
RCC->CR |= (uint32_t)0x00000001;
/* Reset SW, HPRE, PPRE1, PPRE2, ADCPRE and MCO bits */
#ifndef STM32F10X_CL
RCC->CFGR &= (uint32_t)0xF8FF0000;
#else
RCC->CFGR &= (uint32_t)0xF0FF0000;
#endif /* STM32F10X_CL */
/* Reset HSEON, CSSON and PLLON bits */
RCC->CR &= (uint32_t)0xFEF6FFFF;
/* Reset HSEBYP bit */
RCC->CR &= (uint32_t)0xFFFBFFFF;
/* Reset PLLSRC, PLLXTPRE, PLLMUL and USBPRE/OTGFSPRE bits */
RCC->CFGR &= (uint32_t)0xFF80FFFF;
#ifdef STM32F10X_CL
/* Reset PLL2ON and PLL3ON bits */
RCC->CR &= (uint32_t)0xEBFFFFFF;
/* Disable all interrupts and clear pending bits */
RCC->CIR = 0x00FF0000;
/* Reset CFGR2 register */
RCC->CFGR2 = 0x00000000;
#elif defined (STM32F10X_LD_VL) || defined (STM32F10X_MD_VL) || (defined STM32F10X_HD_VL)
/* Disable all interrupts and clear pending bits */
RCC->CIR = 0x009F0000;
/* Reset CFGR2 register */
RCC->CFGR2 = 0x00000000;
#else
/* Disable all interrupts and clear pending bits */
RCC->CIR = 0x009F0000;
#endif /* STM32F10X_CL */
#if defined (STM32F10X_HD) || (defined STM32F10X_XL) || (defined STM32F10X_HD_VL)
#ifdef DATA_IN_ExtSRAM
SystemInit_ExtMemCtl();
#endif /* DATA_IN_ExtSRAM */
#endif
/* Configure the System clock frequency, HCLK, PCLK2 and PCLK1 prescalers */
/* Configure the Flash Latency cycles and enable prefetch buffer */
SetSysClock();
#ifdef VECT_TAB_SRAM
SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal SRAM. */
#else
SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal FLASH. */
#endif
}
函数内部基本是对RCC寄存器的配置，前面大部分语句都是把RCC寄存器初始化成默认的复位状态，最后又调用了SetSysClock()这个函数，函数内部内容如下。
SetSysClock()函数
/**
* @brief Configures the System clock frequency, HCLK, PCLK2 and PCLK1 prescalers.
* @param None
* @retval None
*/
static void SetSysClock(void)
{
#ifdef SYSCLK_FREQ_HSE
SetSysClockToHSE();
#elif defined SYSCLK_FREQ_24MHz
SetSysClockTo24();
#elif defined SYSCLK_FREQ_36MHz
SetSysClockTo36();
#elif defined SYSCLK_FREQ_48MHz
SetSysClockTo48();
#elif defined SYSCLK_FREQ_56MHz
SetSysClockTo56();
#elif defined SYSCLK_FREQ_72MHz
SetSysClockTo72();
#endif
函数内部判断是否定义了SYSCLK_FREQ_72MHz，如果有定义过，则执行SetSysClockTo72();这个函数，而根据“system_stm32f10x.c”这一源文件的代码，对stm32f10x的HD型设备，其默认定义了SYSCLK_FREQ_72MHz。
HD型设备默认定义
#if defined (STM32F10X_LD_VL) || (defined STM32F10X_MD_VL) || (defined STM32F10X_HD_VL)
/* #define SYSCLK_FREQ_HSE HSE_VALUE */
#define SYSCLK_FREQ_24MHz 24000000
#else
/* #define SYSCLK_FREQ_HSE HSE_VALUE */
/* #define SYSCLK_FREQ_24MHz 24000000 */
/* #define SYSCLK_FREQ_36MHz 36000000 */
/* #define SYSCLK_FREQ_48MHz 48000000 */
/* #define SYSCLK_FREQ_56MHz 56000000 */
#define SYSCLK_FREQ_72MHz 72000000
#endif
由于默认定义，会执行SetSysClockTo72()函数，函数内部如下。
SetSysClockTo72()函数
#elif defined SYSCLK_FREQ_72MHz
/**
* @brief Sets System clock frequency to 72MHz and configure HCLK, PCLK2
* and PCLK1 prescalers.
* @note This function should be used only after reset.
* @param None
* @retval None
*/
static void SetSysClockTo72(void)
{
__IO uint32_t StartUpCounter = 0, HSEStatus = 0;
/* SYSCLK, HCLK, PCLK2 and PCLK1 configuration ---------------------------*/
/* Enable HSE */
RCC->CR |= ((uint32_t)RCC_CR_HSEON);
/* Wait till HSE is ready and if Time out is reached exit */
do
{
HSEStatus = RCC->CR & RCC_CR_HSERDY;
StartUpCounter++;
} while((HSEStatus == 0) && (StartUpCounter != HSE_STARTUP_TIMEOUT));
if ((RCC->CR & RCC_CR_HSERDY) != RESET)
{
HSEStatus = (uint32_t)0x01;
}
else
{
HSEStatus = (uint32_t)0x00;
}
if (HSEStatus == (uint32_t)0x01)
{
/* Enable Prefetch Buffer */
FLASH->ACR |= FLASH_ACR_PRFTBE;
/* Flash 2 wait state */
FLASH->ACR &= (uint32_t)((uint32_t)~FLASH_ACR_LATENCY);
FLASH->ACR |= (uint32_t)FLASH_ACR_LATENCY_2;
/* HCLK = SYSCLK */
RCC->CFGR |= (uint32_t)RCC_CFGR_HPRE_DIV1;
/* PCLK2 = HCLK */
RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE2_DIV1;
/* PCLK1 = HCLK */
RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE1_DIV2;
#ifdef STM32F10X_CL
/* Configure PLLs ------------------------------------------------------*/
/* PLL2 configuration: PLL2CLK = (HSE / 5) * 8 = 40 MHz */
/* PREDIV1 configuration: PREDIV1CLK = PLL2 / 5 = 8 MHz */
RCC->CFGR2 &= (uint32_t)~(RCC_CFGR2_PREDIV2 | RCC_CFGR2_PLL2MUL |
RCC_CFGR2_PREDIV1 | RCC_CFGR2_PREDIV1SRC);
RCC->CFGR2 |= (uint32_t)(RCC_CFGR2_PREDIV2_DIV5 | RCC_CFGR2_PLL2MUL8 |
RCC_CFGR2_PREDIV1SRC_PLL2 | RCC_CFGR2_PREDIV1_DIV5);
/* Enable PLL2 */
RCC->CR |= RCC_CR_PLL2ON;
/* Wait till PLL2 is ready */
while((RCC->CR & RCC_CR_PLL2RDY) == 0)
{
}
/* PLL configuration: PLLCLK = PREDIV1 * 9 = 72 MHz */
RCC->CFGR &= (uint32_t)~(RCC_CFGR_PLLXTPRE | RCC_CFGR_PLLSRC | RCC_CFGR_PLLMULL);
RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLXTPRE_PREDIV1 | RCC_CFGR_PLLSRC_PREDIV1 |
RCC_CFGR_PLLMULL9);
#else
/* PLL configuration: PLLCLK = HSE * 9 = 72 MHz */
RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_PLLSRC | RCC_CFGR_PLLXTPRE |
RCC_CFGR_PLLMULL));
RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL9);
#endif /* STM32F10X_CL */
/* Enable PLL */
RCC->CR |= RCC_CR_PLLON;
/* Wait till PLL is ready */
while((RCC->CR & RCC_CR_PLLRDY) == 0)
{
}
/* Select PLL as system clock source */
RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));
RCC->CFGR |= (uint32_t)RCC_CFGR_SW_PLL;
/* Wait till PLL is used as system clock source */
while ((RCC->CFGR & (uint32_t)RCC_CFGR_SWS) != (uint32_t)0x08)
{
}
}
else
{ /* If HSE fails to start-up, the application will have wrong clock
configuration. User can add here some code to deal with this error */
}
}
#endif
函数总体流程为：
- 使能HSE
- 等待HSE使能完毕
- 使能预取指
- 设置FLASH等待2个周期
- 配置HCLK
- 配置PCLK2
- 配置PCLK1
- 配置PLL锁相环时钟，包含两个参数，分别是锁相环的时钟源和倍频系数
- 使能PLL锁相环
- 等待PLL锁相环稳定
- 配置PLL锁相环作为SYSCLK系统时钟
- 等待PLL锁相环成功配置为SYSCLK源
如果不使用系统自带的RCC初始化函数，我们自己也可以根据库函数仿照系统自带的流程写出一个配置函数，所需要的库函数，在"stm32f10x_rcc.c"中有定义，在"stm32f10x_rcc.h"最下方有声明，可以很方便地找到。
仿照系统自带的配置流程，依据"stm32f10x_rcc.c"库函数，写出的HSE配置系统时钟函数如下。
HSE配置系统时钟函数
void HSE_SetSysClk(uint32_t RCC_PLLMul_x)
{
ErrorStatus HSEStatus;
//把RCC寄存器复位成复位值
RCC_DeInit();
//使能HSE
RCC_HSEConfig(RCC_HSE_ON);
//等待HSE准备完毕
HSEStatus = RCC_WaitForHSEStartUp();
if(HSEStatus == SUCCESS)
{
//使能预取指缓冲
FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);
//设置FLASH等待2个周期
FLASH_SetLatency(FLASH_Latency_2);
//设置HCLK，即AHB的时钟频率为不分频
RCC_HCLKConfig(RCC_SYSCLK_Div1);
//设置PCLK2时钟频率为不分频
RCC_PCLK2Config(RCC_HCLK_Div1);
//设置PCLK1时钟频率为2分频
RCC_PCLK1Config(RCC_HCLK_Div2);
//设置PLL锁相环时钟为HSE*x, x为函数的入口参数。
RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_x);
//使能PLL锁相环
RCC_PLLCmd(ENABLE);
//等待PLL稳定
while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET) ;
//配置PLL作为系统时钟
RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);
//等待PLL成功设置为SysClk源
while(RCC_GetSYSCLKSource() != 0x08) ;
}
else
{
/* If HSE fails to start-up, the application will have wrong clock
configuration. User can add here some code to deal with this error */
}
}
