晶体管的输出特性曲线通常分为哪三个区域？

本文共计956个文字，预计阅读时间需要4分钟。

分别称为：1、截止区，指晶体管导通特性曲线中晶体管导通输入电流为0时所对应的曲线下方区域；2、放大区，指晶体管导通特性曲线中每条曲线近似水平部分的集合所对应的区域；3、饱和区。

分别是：1、截止区，指晶体管输出特性曲线中晶体管输入电流为0所对应曲线下方的区域；2、放大区，指晶体管输出特性曲线中每条曲线近似水平部分的集合所对应的区域；3、饱和区，指集电结和发射结均正偏，集电极电流不受基极电流控制的区域。

本教程操作环境：windows7系统、Dell G3电脑。

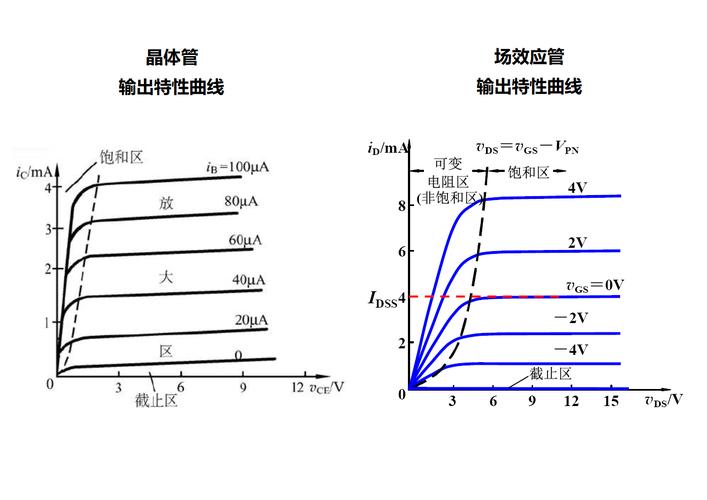

晶体管输出特性曲线主要包括3个区域：截止区，放大区，饱和区。3个区域表示晶体管不同的工作状态。下面根据3个区域分别介绍晶体管的输出特性。

截止区

晶体管截止区是指晶体管输出特性曲线中晶体管输入电流为0所对应曲线下方的区域。对于共射接法的晶体管，截止区是指晶体管输出特性曲线中Ib=0曲线下方的区域，而Ib=0是因为Vbe<Von，即基射电压低于死区电压，故也可将截止区定义为Vbe<Von的区域。

在截止区内，基极电流Ib=0，集电极电流Ic≤Icbo，几乎等于0，仅有极微小的反向穿透电流Iceo流过，硅三极管的Iceo通常都在1μA以下。事实上，应该把Ie=0，即Ic≤Icbo的区域叫做截止区。此时，集电结和发射结均处于反向偏置状态。

放大区

晶体管放大区是指晶体管输出特性曲线中每条曲线近似水平部分的集合所对应的区域。这表明，在集射电压U(CE)一定的范围内，集电极电流I(C)与U(CE)无关，只取决于I(B)的值。
