本文实例为大家分享了Unity Shader实现描边OutLine效果的具体代码，供大家参考，具体内容如下

Shader实现描边流程大致为：对模型进行2遍（2个pass）绘制，第一遍（描边pass）在vertex shader中对模型沿顶点法线方向放大，fragment shader设置输出颜色为描边颜色；第二遍正常绘制模型，除被放大的部分外，其余被覆盖，这样就有了描边的效果。

实现代码如下：

Shader "Custom/OutlineShader" { Properties { _MainTex ("Albedo (RGB)", 2D) = "white" {} _OutLineWidth("width", float) = 1.2//定义一个变量 } SubShader { Pass { CGPROGRAM #pragma vertex vert #pragma fragment frag #include "UnityCG.cginc" struct appdata { float4 vertex:POSITION; float2 uv:TEXCOORD0; }; struct v2f { float2 uv :TEXCOORD0; float4 vertex:SV_POSITION; }; float _OutLineWidth;//设置变量 v2f vert(appdata v) { v2f o; //设置一下xy //v.vertex.xy *= 1.1; v.vertex.xy *= _OutLineWidth;//乘上变量 o.vertex = mul(UNITY_MATRIX_MVP, v.vertex); o.uv = v.uv; return o; } sampler2D _MainTex; fixed4 frag(v2f i) :SV_Target { fixed4 col = tex2D(_MainTex, i.uv); //return col; return fixed4(0, 0, 1, 1); } ENDCG } Pass { ZTest Always CGPROGRAM #pragma vertex vert #pragma fragment frag #include "UnityCG.cginc" struct appdata { float4 vertex:POSITION; float2 uv:TEXCOORD0; }; struct v2f { float2 uv :TEXCOORD0; float4 vertex:SV_POSITION; }; v2f vert(appdata v) { v2f o; o.vertex = mul(UNITY_MATRIX_MVP, v.vertex); o.uv = v.uv; return o; } sampler2D _MainTex; fixed4 frag(v2f i) :SV_Target { fixed4 col = tex2D(_MainTex, i.uv); //return fixed4(0, 0, 1, 1);//返回蓝色，因为再次渲染会把第一个颜色覆盖掉 return col; } ENDCG } } FallBack "Diffuse" }

物体被遮挡，仍然需要显示，需要设置描边pass的语句ZTest为Always，深度检测一直通过，这样描边pass的片段不会被深度剔除。

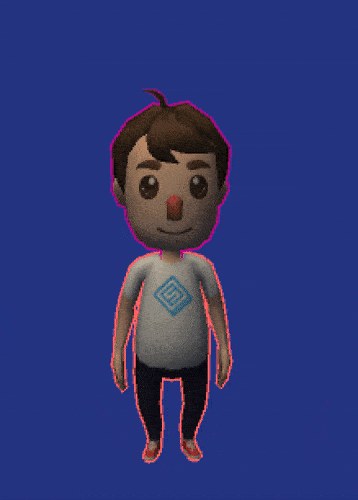

运行效果图：
