本文共计846个文字，预计阅读时间需要4分钟。
8b/10b编码与K码结合，实现upconnection和downconnection均使用8b/10b编码。此编码广泛应用于高速串行总线，如IEEE1394b、SATA、PCI-Express、Infini-band、FiberChannel、XAUI等。
8b/10b编码与K码upconnection 和downconnection均使用8b/10b编码，因此我们先简单回顾一下8b/10b吧
8B/10B编码被广泛应用到高速串行总线，如IEEE1394b、SATA、PCI-Express、Infini-band、FiberChannel、XAUI、RapidIO、USB 3.0、JESD204B、CXP等几乎所有高速串行协议。8B/10B编码将待发送的8位数据转换成10位代码组，其目的是保证直流平衡，避免出现长时间的0或者1，避免有效信号被滤除。
8bit原始数据可以分成两部分：低位的5bit EDCBA（设其十进制数值为X）和高位的3bit HGF（设其十进制数值为Y），可以记为D.X.Y或K.X.Y，其中D.X.Y表示有效数据，K.X.Y表示控制字符。

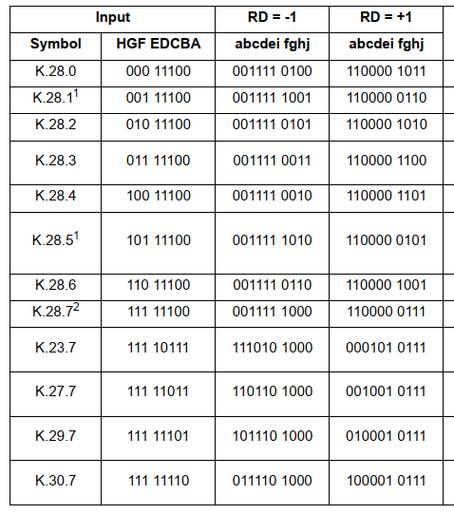

另外，8B/10B编码中还用到12个控制字符，他们可以作为传输中帧起始、帧结束、传输空闲等状态标识，与数据字符的记法类似，控制字符一般记为K.X.Y。8bit数据有256种，加上12种控制字符，总共有268种。10bit数据有1024种，可以从中选择出一部分表示8bit数据，所选的码型中0和1的个数应尽量相等。8B/10B编码中将K28.1、K28.5和K28.7等作为K码的控制字符，称为“comma”。在任意数据组合中，comma只作为控制字符出现，而在数据负荷部分不会出现，因此可以用comma字符指示帧的开始和结束标志，或始终修正和数据流对齐的控制字符。
